Напомена: када скидате и постављате каблове ручне кочнице, погледајте слику "Уклањање и уградња паркирне кочнице".
Модели са задњим добош кочницама
1. Отпустите матицу за подешавање.

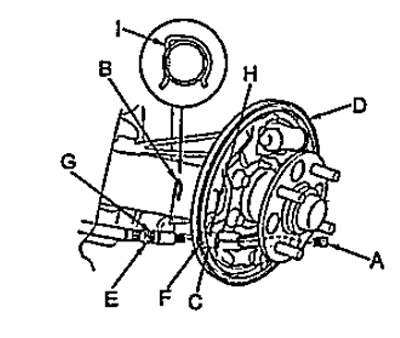

2. Уклоните добош кочнице и папуче кочнице. Искључите кабл (А) покретач ручне кочнице са ручице ручне кочнице.
3. Уклоните држач (ИН) кабл са навлаком (ВИТХ) причвршћивање паркирне кочнице на задњој страни кочионог штита (D).
4. Извуците кабл ручне кочнице из чауре за причвршћивање кабла.
5. Одвојите кабл од регулатора и уклоните кабл погона ручне кочнице.
Белешка:
- Монтажа се врши по редоследу, враћање на уклањање.
- Приликом инсталирања:
- поравнати ивицу (Е) на каблу са удубљењем (F) у рукаву за причвршћивање кабла;
- уградите кабл тако да жлеб (G) у каблу поклопио са утором (Х) у чахуру.
- поставити држач (I), као што је приказано на слици.
- Након уградње, подесите ход ручице ручне кочнице.
Модели са задњим диск кочницама
1. Отпустите ручицу ручне кочнице.
2. Уклоните централну конзолу (види поглавље "Тело").

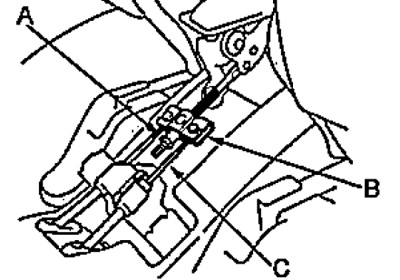

3. Отпустите матицу за подешавање (А) и одвојите каблове (ВИТХ) погон ручне кочнице од регулатора (ИН).
4. Уклоните резу (ИН) и одвојите кабл од држача (А).
5. Искључите кабл (D) покретач ручне кочнице са полуге (ВИТХ) и уклоните конопац.
Белешка:
- Монтажа се врши по редоследу, враћање на уклањање.
- Након уградње, подесите ход ручице ручне кочнице.
