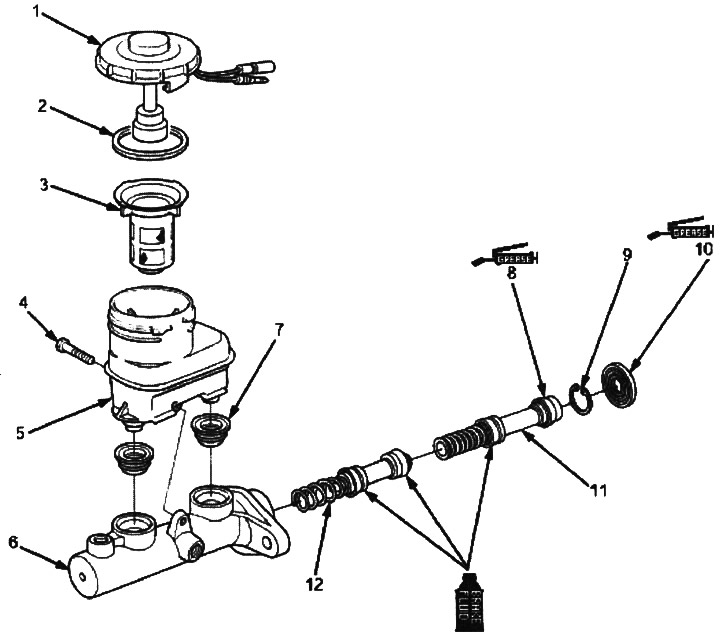

Cilindru principal, servofrână — ansamblu

Notă:

• Când înlocuiți pistonul primar, secundar sau corpul cilindrului principal, verificați și reglați jocul tijei de presiune înainte de a instala cilindrul principal (vezi mai jos).
• Curățați toate componentele în lichid de frână și uscați la aer; suflați toate canalele cu aer comprimat.
• Înainte de asamblare, asigurați-vă că componentele nu au praf și alte particule străine.
• Înlocuiți piesele cu altele noi dacă este indicat în instrucțiuni.
• Nu amestecați diferite mărci de lichid de frână, deoarece este posibil să nu fie compatibile.
• Nu reutilizați lichidul de frână scurs. Utilizați numai lichid de frână original Honda sau lichid de frână echivalent DOT3 sau DOT4.
• Aplicați lichid de frână curat pe cupele pistonului, pe ungerea și pe pereții cilindrului principal.
• Utilizați gradele recomandate de unsoare incluse cu kitul de etanșare a cilindrului principal.

1. Instalați garnitura rezervorului în canelura din capacul rezervorului.

2. Montați bucșe de cauciuc noi, sită și capac la rezervor.

3. Instalați rezervorul pe cilindrul principal.

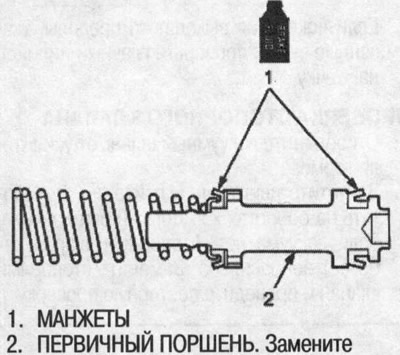

4. Aplicați lichid de frână curat pe cupele noului piston primar, apoi introduceți pistonul primar în cilindrul principal.



5. Aplicați lubrifiantul de cauciuc recomandat inclus în kitul de etanșare a cilindrului principal pe cupa noului piston secundar.

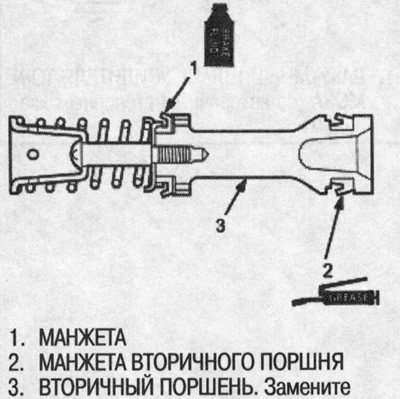

6. Aplicați lichid de frână curat pe cupa noului piston secundar, apoi introduceți pistonul secundar în cilindrul principal.



7. Instalați un nou inel O împingând pistonul secundar înăuntru.

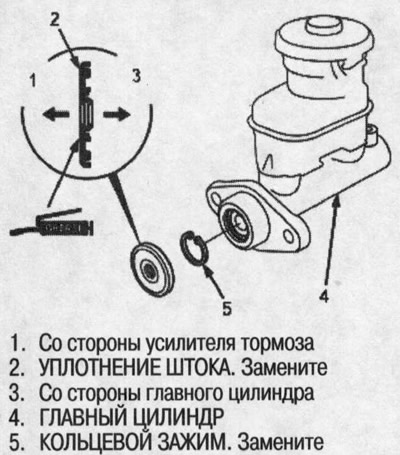

8. Aplicați lubrifiantul recomandat pentru etanșare inclus în setul de etanșare a cilindrului principal pe noua etanșare a tijei și instalați-o pe suprafața de contact a servofrânei.



9. Reglați distanța tijei de împingere (vezi mai jos).

10. Montați cilindrul principal (Vezi deasupra).
