Kuplungtárcsa és nyomólemez — beszerelés

1. Vigyen fel vékony és egyenletes zsírréteget a belső bordákra, helyezze rá a kimeneti tengely bordáit, és törölje le a felesleges zsírt.

Megjegyzés: Csak HONDA Eredeti Urea Grease UM264-et használjon (P/N41211-PY5-305).

2. Szerelje be a gyűrűs fogaskerék tartót.

3. Szerelje be a tengelykapcsoló tárcsát a speciális szerszám segítségével az ábra szerint.

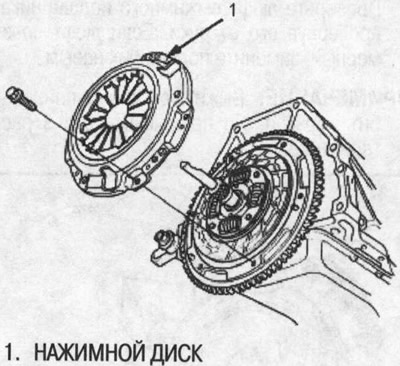

4. Szerelje fel a nyomólemezt, és kézzel húzza meg a csavarokat.

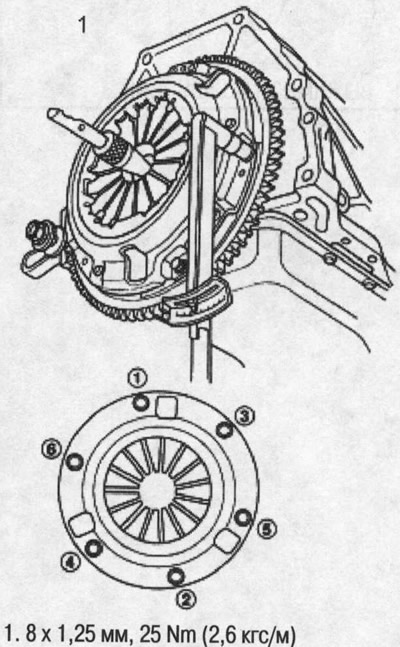

5. Húzza meg keresztben a rögzítőcsavarokat az ábra szerint. Húzza meg több menetben a csavarokat, hogy megakadályozza a membránrugó elhajlását.



6. Kapcsolja ki a speciális csavarokat.

7. Ellenőrizze a membránrugó tetejének magasságát.
