Eltávolítás és beszerelés
Hátsó kerék hajójának eltávolítása és felszerelése (2WD modellek hátsó tárcsafékekkel).
1 - hátsó futómű,
2 - csonk,
3 - sárvédő,
4 - agy,
5 - anya,
6 - sapka,
7 - féktárcsa.
1. Emelje fel a jármű hátsó részét, és helyezze állványra.
2. Csavarja el az anyákat és távolítsa el a hátsó kerekeket.

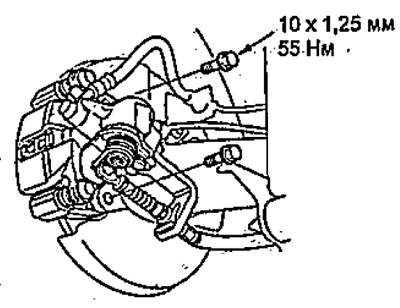

3. Fordítsa el a csavarokat, távolítsa el a féktámaszt, és függessze félre.

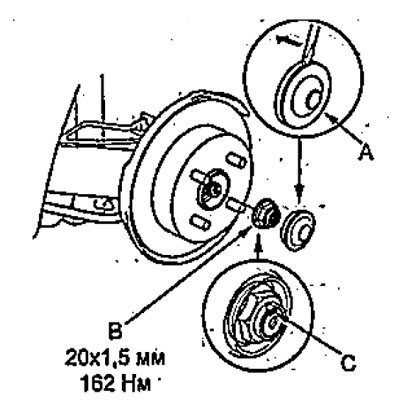

4. Csavarhúzóval távolítsa el a kupakot (A).
5. Oldja ki az előlapot (VAL VEL) anyákat és csavarja le az anyát (BAN BEN).

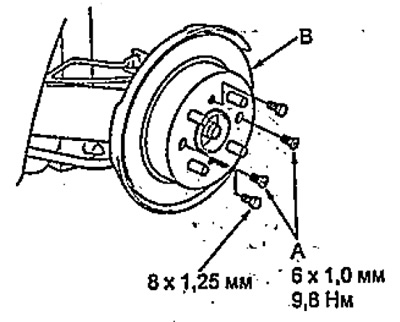

6. Lazítsa meg a csavarokat (A).
7. Csavarjon be két megfelelő csavart az ábrán látható módon a féktárcsa eltávolításához (BAN BEN).

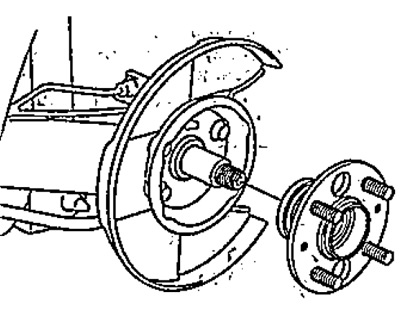

8. Távolítsa el az agyat.
9. A telepítés sorrendben történik, a visszatérés az eltávolításhoz.
Telepítéskor:
- használjon új anyákat és kupakot;
- rögzítse az agy rögzítő anyáját;
- ellenőrizze és szükség esetén állítsa be a hátsó kerék beállítási szögeit;
- ellenőrizze és szükség esetén állítsa be a rögzítőfék kar löketét.
