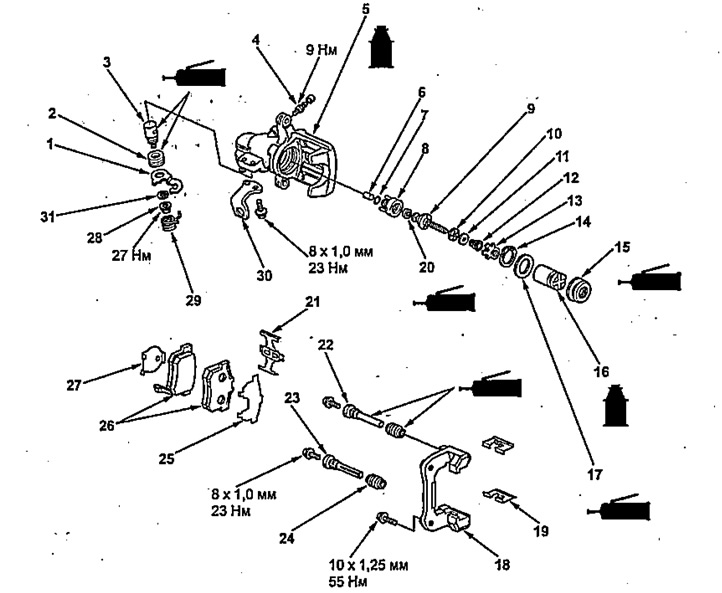

Támogatás leállítása.
1 - rögzítőfék kar,
2 - a kar tengelyének portokja,
3 - a rögzítőfék kar tengelye,
4 - légtelenítő szelep,
5 - támogatás,
6 - csap,
7 - gyűrűs tömítés,
8 - persely,
9 - beállító csavar,
10 - csapágy,
11 - távtartó,
12 - szabályozó rugó,
13 - rugós ülés,
14 - rögzítőgyűrű,
15 - portok,
16 - dugattyú,
17 - dugattyú mandzsetta,
18 - féknyereg tartó,
19 - tartólemez betét,
20 - sapka,
21 - fékbetét rugó,
22 - vezetőcsap "BAN BEN",
23 - vezetőcsap "A",
24 - portok,
25 - külső tömítés,
26 - fékpofa,
27 - belső bélés,
28 - anya,
29 - visszatérő rugó,
30 - zárójel,
31 - rugós alátét.
Megjegyzés: Szerelje szét és szerelje össze a féknyerget a féknyereg összeszerelési rajza szerint.
1. Távolítsa el a rugót (A).
2. A speciális szerszám segítségével forgassa el a dugattyút balra, és vegye ki a dugattyút (BAN BEN) és a portok (A).
3. Távolítsa el a mandzsettát (A) dugattyú.
4. Szerelje be a speciális szerszámot (A) az ábra szerint a féknyereg hengerébe.
5. Szerelje fel a lemezt úgy, hogy a lemez (C) speciális szerszámmal támaszkodjon a féknyeregre, majd húzza meg az anyákat (BAN BEN).
6. Forgassa el az anyát (F) speciális szerszám 0,25 - 0,5 fordulattal jobbra a rugó összenyomásához (BAN BEN) szabályozó.
7. A célszerszám segítségével távolítsa el a rögzítőgyűrűt (VAL VEL).
8. A szerszám alsó anyáját tartva húzza meg a felső anyát a helyzet rögzítéséhez.
9. Távolítsa el a speciális szerszámot, a nyerget (VAL VEL) rugók, tavasz (BAN BEN) szabályozó, távtartó (D), csapágy (A), beállító csavar (E) és sapkát (F).
10. Távolítsa el a perselyt (A), tű (BAN BEN) és O-gyűrű (VAL VEL).
11. Távolítsa el a visszatérő rugót (A), és a rögzítőfék meghajtó szerelvény karja a kar tengelyével (BAN BEN).
Megjegyzés: ne lazítsa meg az anyát (VAL VEL) anélkül, hogy levenné a rögzítőfék kart a féknyeregről. Távolítsa el a kart, rögzítse egy satuba, majd csavarja ki az anyát.
12. Távolítsa el a csomagtartót (D) a rögzítőfék kar tengelye.
Jegyzet:
- A beszerelés sorrendben történik, a visszatérés az eltávolításhoz.
Telepítéskor:
- vigyen fel speciális fékzsírt a tömítőgyűrűre (A) és a portok (BAN BEN);
- fékfolyadékkal kenje be a dugattyút.
 |  |
