Снятие
1. Снимите передние колеса (см. выше).

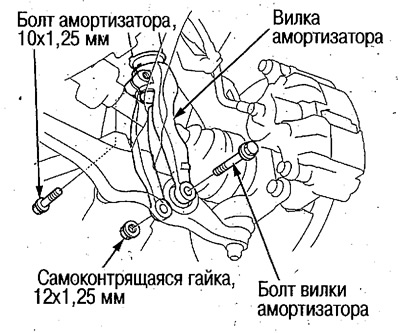

2. Открутите болт амортизатора.
3. Открутите самоконтрящуюся гайку (12 мм), снимите болт вилки и снимите вилку амортизатора.

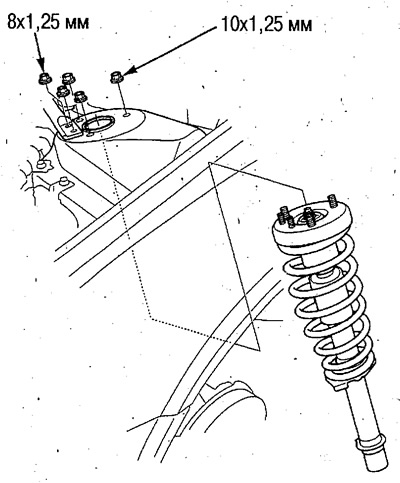

4. Открутите верхние гайки (8 мм) и (10 мм) и снимите амортизатор в сборе.
Чтобы не перепутать левый и правый амортизаторы, нанесите на них метки.
Разборка

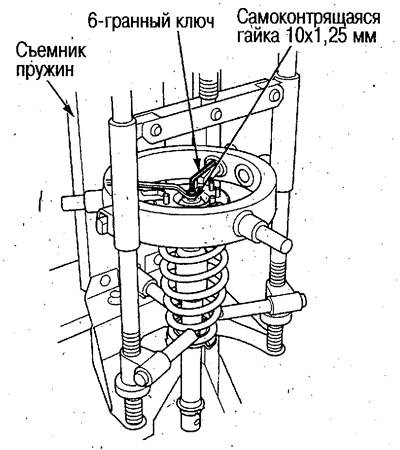

1. Установите амортизатор в сборе на съемник пружин и сожмите пружину. При помощи шестигранного ключа и специнструмента открутите самоконтрящуюся гайку.
Об использовании съемника пружин см. инструкцию по применению съемника.
Внимание. Не сжимайте пружину больше, чем это требуется.

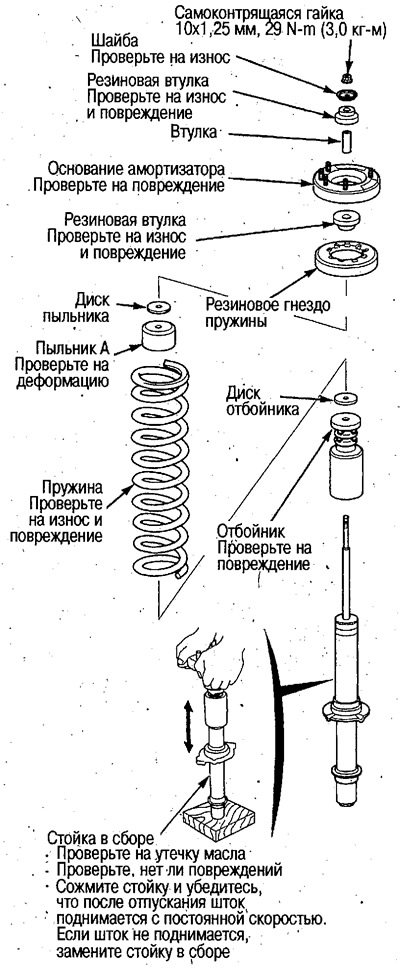

2. Разберите амортизатор до состояния, показанного на рисунке.
Сборка

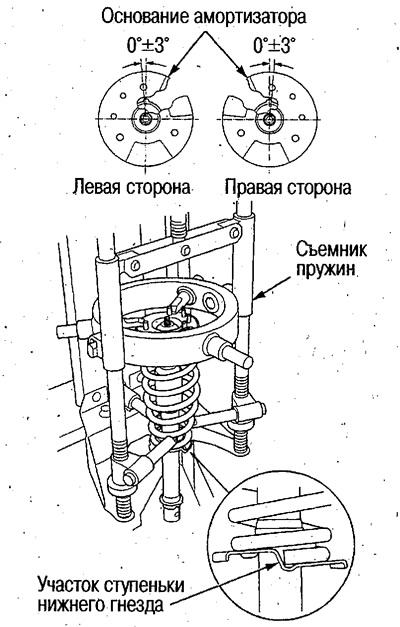

1. Установите на стойку отбойник, диск отбойника, пыльник, диск пыльника, втулку, и нижнюю резиновую втулку. Установите пружину, совместив нижний конец пружины со ступенькой в нижнем гнезде.
2. Установите резиновое гнездо пружины, основание амортизатора, верхнюю резиновую втулку, шайбу и установите амортизатор в сборе на съемник пружин.
Установите основание амортизатора, как показано на рисунке.
3. Сжимайте амортизатор до тех пор, пока конец штока стойки не выйдет из отверстия шайбы, установленной на основании.

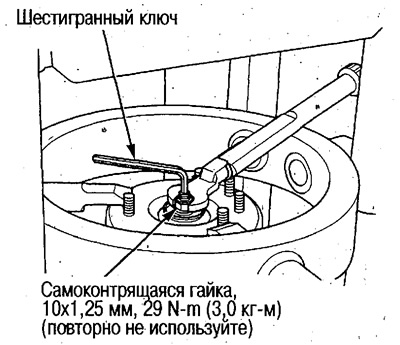

4. Закрутите новую самоконтрящуюся гайку (12 мм) и затяните ее с требуемым усилием, зафиксировав шток стойки шестигранным ключом.
5. Снимите амортизатор в сборе со съёмника пружин.
Установка
1. Направьте выступ на амортизаторе во внутреннюю сторону рамы и предварительно установите амортизатор на раму, закрутив от руки гайки (8 мм) и (10 мм).
Не перепутайте левый амортизатор с правым.
2. Поставьте вилку на приводной вал, совместите выступ на амортизаторе с канавкой на вилке и от руки закрутите болт амортизатора.
3. Предварительно установите вилку амортизатора на нижний рычаг.
4. Приподнимите поворотный кулак домкратом так, чтобы вес автомобиля действовал на амортизатор.
Затягивание резиновых втулок выполняется, когда амортизатор сжат под весом автомобиля до рабочего состояния.

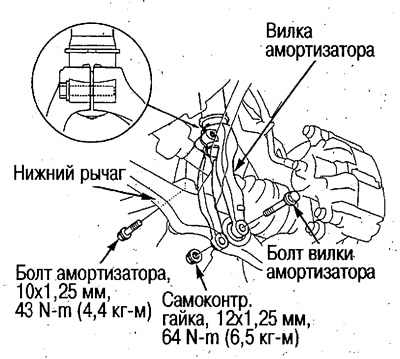

5. Затяните болт амортизатора с требуемым усилием.
6. Установите болт вилки и затяните самоконтрящуюся гайку (12 мм) с требуемым усилием.
7. Затяните гайки (8 мм) и (10 мм), закрученные от руки в п. 1
8. Закрепите тормозной шланг на амортизаторе.
