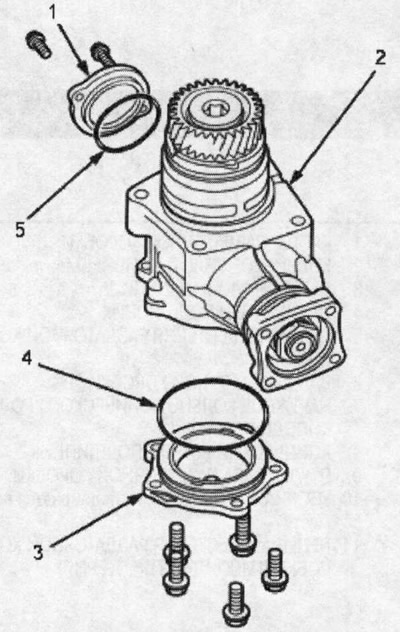

1. КРЫШКА А РАЗДАТОЧНОЙ КОРОБКИ
2. КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ
3. КРЫШКА В РАЗДАТОЧНОЙ КОРОБКИ
4. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
5. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените

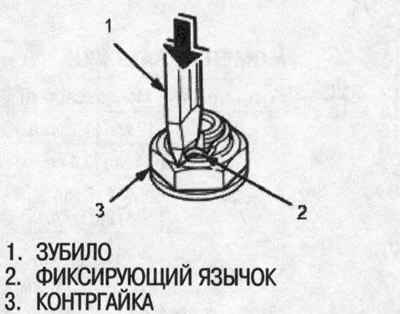

2. Срежьте фиксирующие язычки контргайки при помощи зубила.
3. Наденьте 14-мм торцовый ключ на вал раздаточной коробки со стороны шестерни, затем закрепите ключ в тисках.

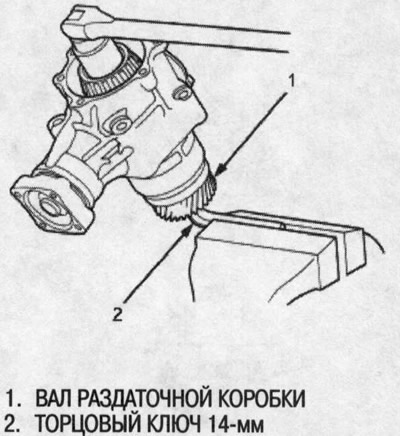

4. Ослабьте контргайку на вале раздаточной коробки. Контргайка вала раздаточной коробки имеет левую резьбу.
5. Снимите вал раздаточной коробки в сборе, ведущую шестерню раздаточной коробки, упорную шайбу 25-мм, втулку вала раздаточной коробки и конический роликоподшипник с картера раздаточной коробки.

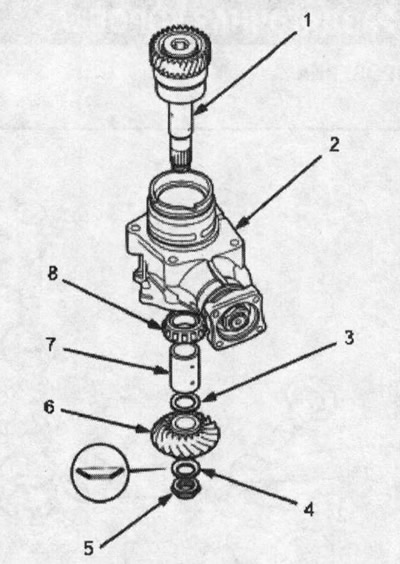

1. ВАЛ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ
2. КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ
3. УПОРНАЯ ПРОКЛАДКА, 25 мм, подбирается по месту
4. КОНИЧЕСКАЯ ПРУЖИННАЯ ШАЙБА. Замените
5. КОНТРГАЙКА. Замените
6. ВЕДУЩАЯ ШЕСТЕРНЯ РАЗДАТОЧНОЙ КОРОБКИ
7. ВТУЛКА ВАЛА РАЗДАТОЧНОЙ КОРОБКИ
8. КОНИЧЕСКИЙ РОЛИКОПОДШИПНИК
6. Закрепите картер раздаточной коробки в тисках с мягкими губками. Чтобы не повредить картер раздаточной коробки, всегда закрепляйте его в тисках с мягкими губками или вставляйте прокладочный материал между тисками и раздаточной коробкой.

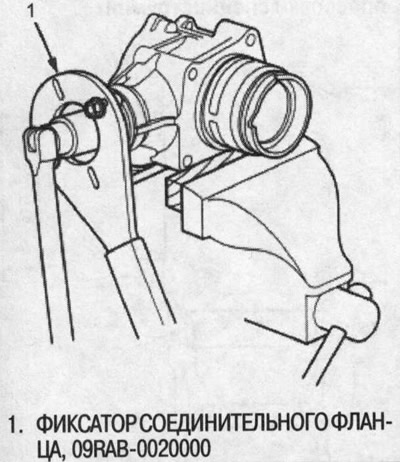

7. Установите специнструмент на соединительный фланец, затем ослабьте контргайку на валу ведомой шестерни раздаточной коробки.
8. Открутите контргайку на вале ведомой шестерни раздаточной коробки, снимите коническую пружинную шайбу, защитное кольцо, кольцевое уплотнение и соединительный фланец.

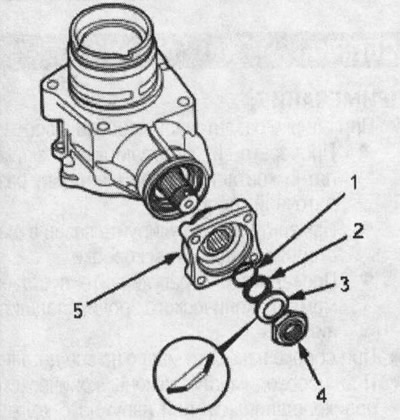

1. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
2. ЗАЩИТНОЕ КОЛЬЦО
3. КОНИЧЕСКАЯ ПРУЖИННАЯ ШАЙБА. Замените
4. КОНТРГАЙКА ВАЛА ВЕДОМОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ. Замените
5. СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ
9. Снимите вал ведомой шестерни раздаточной коробки, затем снимите втулку с вала ведомой шестерни.

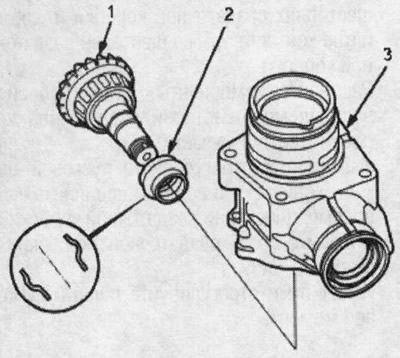

1. ВАЛ ВВДОМОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ
2. ВТУЛКА РАЗДАТОЧНОЙ КОРОБКИ. Замените
3. КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ
10. Снимите сальник и конический роликоподшипник с картера раздаточной коробки.

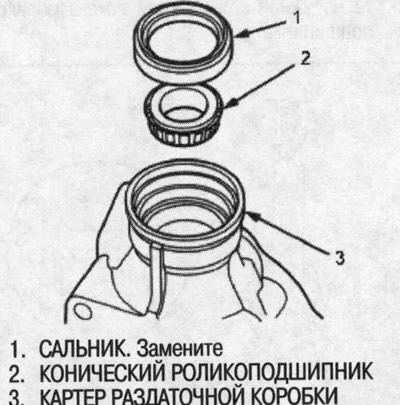

1. САЛЬНИК. Замените
2. КОНИЧЕСКИЙ РОЛИКОПОДШИПНИК
3. КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ
