Примечание:
- Чтобы не повредить головку цилиндров, перед ее снятием подождите, пока температура охлаждающей жидкости двигателя не упадет до 38°С.
- При обращении с металлической прокладкой не сгибайте ее и не повредите контактную поверхность.
- При сборке ставьте новые кольцевые уплотнения и прокладки.

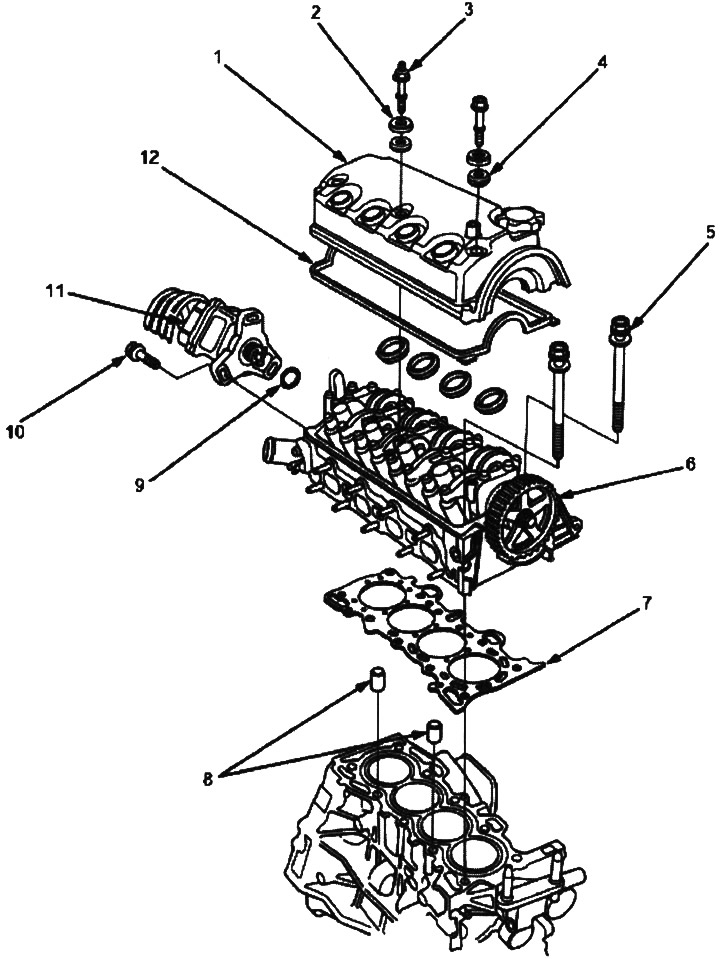

1. КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ, при установке см. ниже.
2. ШАЙБА, Замените, если она повреждена или вышла из строя.
3. 6х1,0 мм, 9,8 Nm (1,0 кгс/м), при замене резинового уплотнения нанесите мыльную воду на резьбу и на контактную поверхность головки цилиндров, затем после установки резинового уплотнения удалите мыльную воду.
4. РЕЗИНОВОЕ УПЛОТНЕНИЕ, замените, если оно повреждено или вышло из строя.
5. БОЛТ ГОЛОВКИ ЦИЛИНДРОВ, 10х1,25 мм, 67 Nm (6,8 кгс/м). Затяжка (см. ниже). Нанесите моторное масло на резьбу.
6. ГОЛОВКА ЦИЛИНДРОВ
7. ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ, замените.
8. РЕПЕРНЫЙ ШТИФТ
9. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, замените.
10. 8х1,25 мм, 24 Nm (2,4 кгс/м)
11. РАСПРЕДЕЛИТЕЛЬ
12. ПРОКЛАДКА КРЫШКИ ГОЛОВКИ ЦИЛИНДРОВ, замените, если имеются следы утечки, если она повреждена или вышла из строя. Нанесите герметик по четырем углам выемок.
Примечание: Перед сборкой очистите все компоненты в растворителе, просуши те их и нанесите смазку на контактные поверхности.

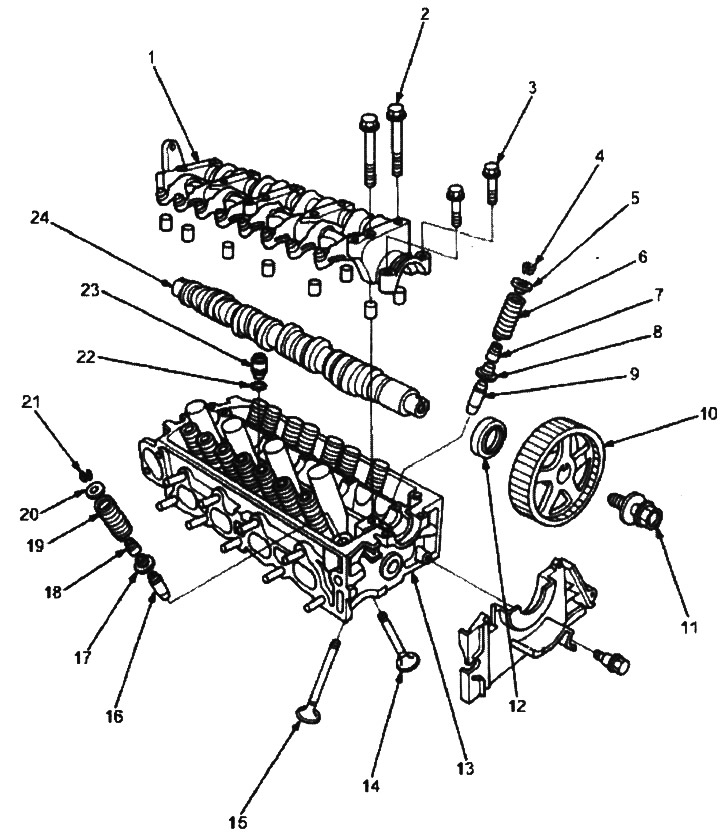

1. КЛАПАННЫЕ КОРОМЫСЛА В СБОРЕ
Снятие (см. ниже)
Проверка (см. ниже)
2. 8x1,25 мм, 20 Nm (2,0 кгс/м)
Нанесите моторное масло на резьбу.
3. 6x1,0 мм, 12Nm (1,2 кгс/м)
4. СУХАРИКИ
5. ТАРЕЛКА ПРУЖИНЫ
6. ПРУЖИНА ВПУСКНОГО КЛАПАНА
7. САЛЬНИК ВПУСКНОГО КЛАПАНА, замените.
8. ГНЕЗДО КЛАПАННОЙ ПРУЖИНЫ
9. НАПРАВЛЯЮЩАЯ ВПУСКНОГО КЛАПАНА
10. ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
11. 8х1,25 мм, 37 Nm (3,8 кгс/м)
Нанесите моторное масло на резьбу.
12. САЛЬНИК, замените.
13. ГОЛОВКА ЦИЛИНДРОВ
Снятие (см. ниже)
Коробление (см. ниже)
Восстановление седел клапанов (см. ниже)
Установка (см. ниже)
14. ВЫПУСКНОЙ КЛАПАН
15. ВПУСКНОЙ КЛАПАН
Снятие (см. ниже)
Установка (см. ниже)
16. НАПРАВЛЯЮЩАЯ ВЫПУСКНОГО КЛАПАНА
Проверка (см. ниже)
Замена (см. ниже)
Развертка (см. ниже)
17. ГНЕЗДО КЛАПАННОЙ ПРУЖИНЫ
18. САЛЬНИК ВЫПУСКНОГО КЛАПАНА, замените.
19. ПРУЖИНА ВЫПУСКНОГО КЛАПАНА
20. ТАРЕЛКА ПРУЖИНЫ
21. СУХАРИКИ
22. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, замените
23. МАСЛЯНЫЙ ЖИКЛЕР, прочистите.
24. РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Проверка (см. ниже)
