Примечание: Отделять шкив, корпус со стороны ведущего вала и ротор требуется только в случае замены переднего подшипника. Ослабляйте шкив при помощи инструментов, как показано на рисунке. При необходимости пользуйтесь гайковертом ударного действия.

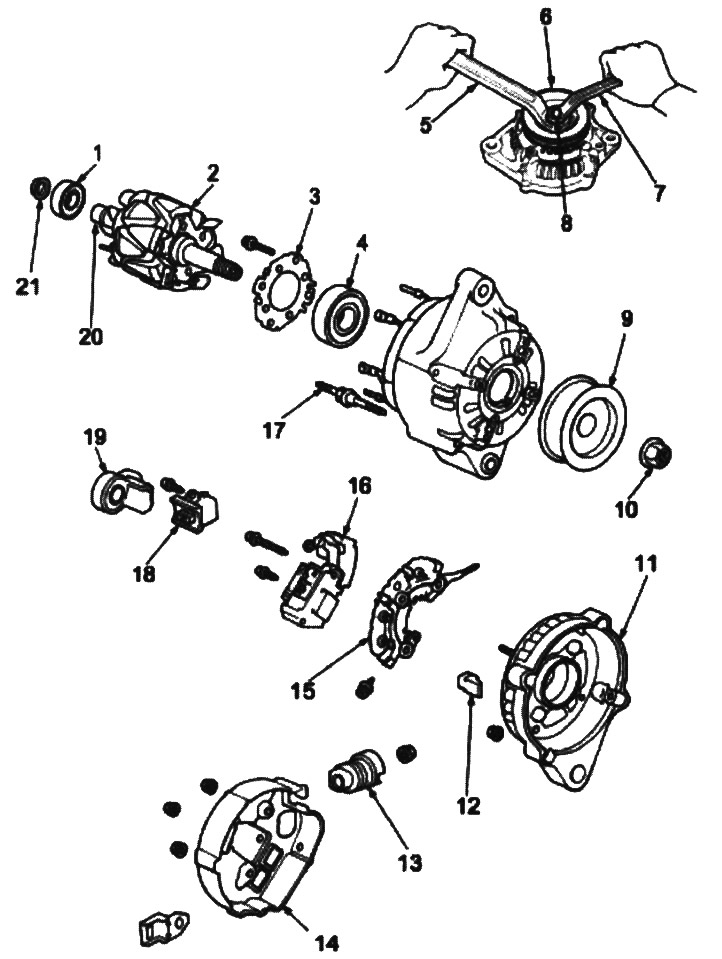

1. задний подшипник; 2. ротор; 3. изолятор подшипника; 4. передний подшипник; 5. 22-мм торцовый ключ; 6. шкив; 7. 10-мм торцовый ключ; 8. контргайка шкива, 111 Nm (11,3 кгс/м); 9. шкив; 10. контргайка шкива, 111 Nm (11,3 кгс/м); 11. задний корпус; 12. изолирующая гильза; 13. изолятор клеммы; 14. торцевая крышка; 15. выпрямитель в сборе; 16. регулятор напряжения; 17. сквозной болт статора; 18. щетка в сборе; 19. изолятор щеткодержателя; 20. предостережение: не допускайте попадания смазки или масла на токосъемные кольца; 21. распорное кольцо
