Примечание: При установке нового ремня сначала отрегулируйте прогибание или натяжение на значения для нового ремня, затем отрегулируйте прогибание или натяжение на значения для б/у ремня, запустив двигатель и дав ему поработать 5 минут.
Прогибание:
- Б/у ремень: 8,0-10,5 мм
- Новый ремень: 6,0-8,5 мм
Примечание: Если ремень изношен или поврежден, замените его.
Способ измерения прогибания
Приложите усилие 98 Nm (10 кгс) и измерьте прогибание между шкивами генератора и коленчатого вала.

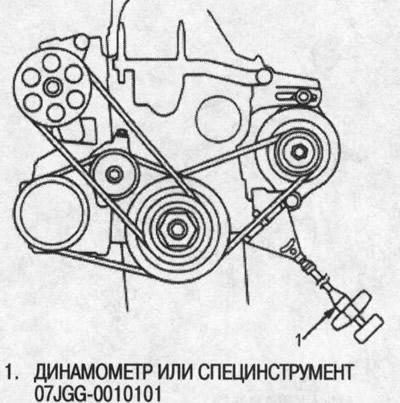

Способ измерения натяжения ремня при помощи динамометра
Зацепите динамометр за ремень и измерьте натяжение. Следуйте указаниям изготовителя динамометра.
Натяжение:
- Б/у ремень: 340-490 N (35-50 кгс)
- Новый ремень: 540-740 N(55-75 кгс)
Примечание: Если ремень изношен или поврежден, замените его.
Если требуется регулировка:
1. Ослабьте крепежную гайку и контргайку.
2. Передвиньте генератор и отрегулируйте натяжение ремня на требуемое значение, затем затяните гайки.
3. Перепроверьте прогибание или натяжение ремня.
Примечание: По регулировке ремней привода насоса гидроусилителя и компрессора кондиционера руководствуйтесь соответствующими главами.
