2. Отсоедините верхний и нижний шланги радиатора и шланги охладителя ATF.
3. Отсоедините разъем электродвигателя вентилятора.
4. Снимите верхний кронштейн радиатора, затем выньте радиатор.
5. Снимите кожух вентилятора в сборе и другие компоненты с радиатора.
6. Установите радиатор в порядке, обратном снятию. Убедитесь, что верхняя и нижняя подушки надежно стоят на своих местах.

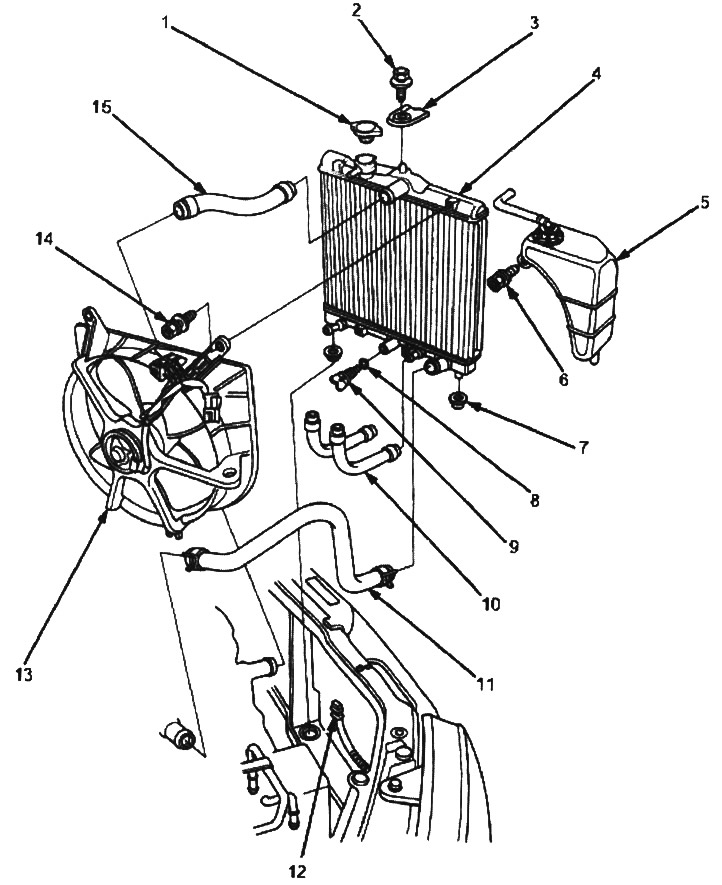

7. Заправьте радиатор охлаждающей жидкостью двигателя и выполните прокачку (рисунок).
1. КРЫШКА РАДИАТОРА
2. 6x1,0 мм, 9,8 Nm (10 кгс/м)
3. ВЕРХНИЙ КРОНШТЕЙН И ПОДУШКА
4. РАДИАТОР
5. БАЧОК С ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ
6. 6х1,0 мм, 7 Nm (0,7 кгс/м)
7. НИЖНЯЯ ПОДУШКА
8. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, Замените.
9. ПРОБКА СЛИВНОГО ОТВЕРСТИЯ
10. ШЛАНГИ ОХЛАДИТЕЛЯ ATF. При установке см. главу 10.
11 .НИЖНИЙ ШЛАНГ РАДИАТОРА
12. РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА
13. КОЖУХ ВЕНТИЛЯТОРА РАДИАТОРА В СБОРЕ
14. 6х1,0 мм, 7 Nm (0,7 кгс/м)
