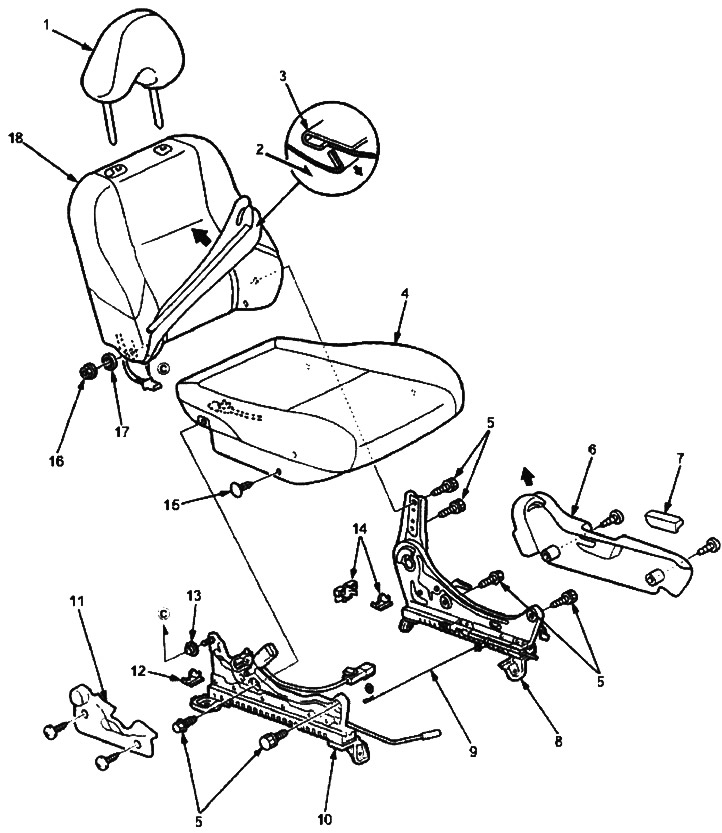

Сиденье водителя
Примечание:
- Не поцарапайте кузов и не порвите чехлы сидений.
- Отжимая компоненты отверткой с плоским жалом, оборачивайте ее защитной лентой во избежание повреждения.
1. ПОДГОЛОВНИК
2. Вперед
3. КРЮЧОК
4. ПОДУШКА СИДЕНЬЯ
5. 10х1,25 мм, 47 Nm (4,8 кгс/м)
6. КРЫШКА МЕХАНИЗМА НАКЛОНА
7. РЫЧАГ МЕХАНИЗМА НАКЛОНА
8. РЕГУЛЯТОР МЕХАНИЗМА НАКЛОНА/ВНЕШНЯЯ НАПРАВЛЯЮЩАЯ СИДЕНЬЯ
9. СОЕДИНИТЕЛЬНЫЙ ПРОВОД
10. ВНУТРЕННЯЯ НАПРАВЛЯЮЩАЯ СИДЕНЬЯ
11. ЦЕНТРАЛЬНАЯ КРЫШКА
12. ТОРЦЕВАЯ ЗАГЛУШКА
13. ВТУЛКА
14. ТОРЦЕВЫЕ ЗАГЛУШКИ
15. ЗАЖИМ
16. ГАЙКА ОСИ, 8х1,25 мм, 22 Nm (2,2 кгс/м)
17. ШАЙБА ОСИ
18. СПИНКА СИДЕНЬЯ
Сиденье пассажира
1. ПОДГОЛОВНИК
2. Вперед
3. КРЮЧОК
4. ГАЙКА ОСИ, 8х1,25 мм, 22 Nm (2,2 кгс/м)
5. ШАЙБА ОСИ
6. ПОДУШКА СИДЕНЬЯ
7. ЗАЖИМ
8. ЦЕНТРАЛЬНАЯ КРЫШКА
9. 10х1,25 мм, 47 Nm (4,8 кгс/м)
10. ВНУТРЕННЯЯ НАПРАВЛЯЮЩАЯ СИДЕНЬЯ
11. ТРОС МЕХАНИЗМА НАКЛОНА
12. РЕГУЛЯТОР МЕХАНИЗМА НАКЛОНА/ВНЕШНЯЯ НАПРАВЛЯЮЩАЯ СИДЕНЬЯ
13. КРЫШКА МЕХАНИЗМА НАКЛОНА
14. РЫЧАГ МЕХАНИЗМА НАКЛОНА
15. ТОРЦЕВЫЕ ЗАГЛУШКИ
16. СОЕДИНИТЕЛЬНЫЙ ПРОВОД
17. ТОРЦЕВАЯ ЗАГЛУШКА
18. ВТУЛКА
19. ЧЕХОЛ СИДЕНЬЯ
20. СПИНКА СИДЕНЬЯ
Сборка выполняется в порядке, обратном разборке, с учетом следующего:
- Убедитесь в правильной установке втулки и шайбы оси.
- Подсоедините соединительный провод, перекрутив его на 90°.
- Замените зажимы чехла спинки новыми.
- Чтобы избежать складок при надевании чехла на спинку сиденья, убедитесь, что материал распределился по набивке равномерно.
- Нанесите универсальную смазку на движущиеся участки направляющих сиденья.
