Снятие и установка
1. Отсоедините разъем кислородного датчика и выверните датчик.
А - разъем кислородного датчика,
В - кислородный датчик.
2. Установите датчик в последовательности, обратной снятию.
Проверка обогревателя кислородного датчика
1. Проверьте сопротивление обогревателя кислородного датчика.
- а) Поверните ключ зажигания в положение "OFF".
- б) Отсоедините разъем кислородного датчика.

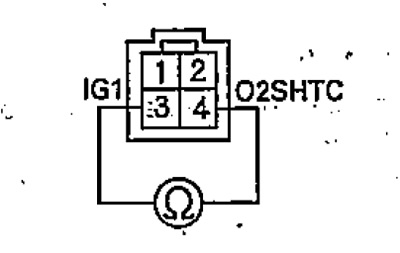

- в) Проверьте сопротивление между выводами "3" и "4" обогревателя кислородного датчика.
- Номинальное сопротивление — 6 Ом
Если сопротивление не соответствует номинальному, замените датчик.

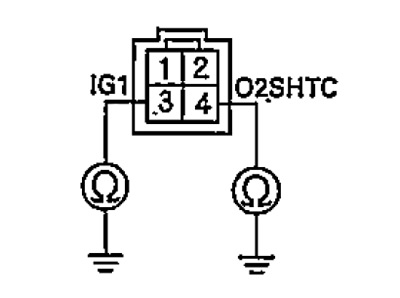

2. Проверьте замыкание цепи обогревателя кислородного датчика на массу. Проверьте проводимость между выводами "3" и "4" обогревателя кислородного датчика и заземлением. Если проводимость есть, замените датчик.
3. Проверьте питание обогревателя кислородного датчика от ЭБУ.
а) Поверните ключ зажигания в положение "ON(II)".
6) Проверьте напряжение между выводами "3" и "4" разъема обогревателя кислородного датчика.
- Номинальное напряжение — напряжение аккумуляторной батареи.

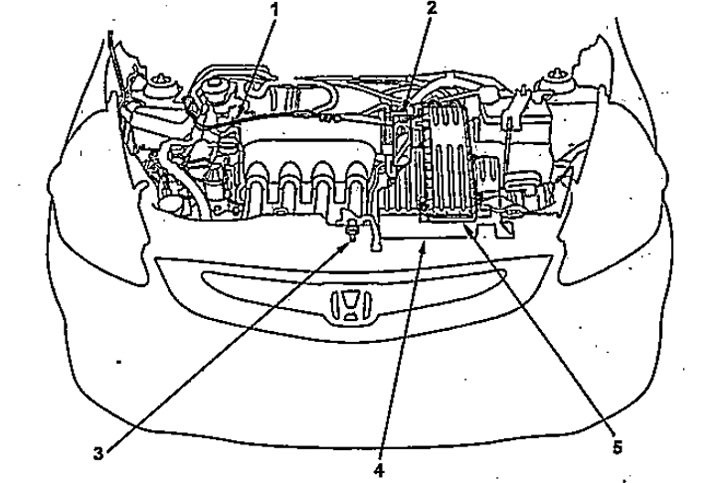

1 - трос привода дроссельной заслонки,
2 - корпус дроссельной заслонки,
3 - клапан системы вентиляции картера,
4 - воздуховод,
5 - воздушный фильтр.
