Снятие и установка
1. Сбросьте остаточное давление топлива.
2. Отверните крышку топливозаливной горловины и сбросьте давление в топливном баке.

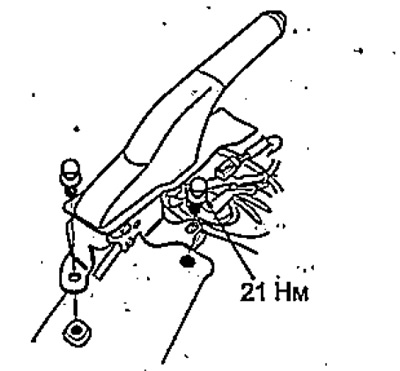

3. (Модели 2WD). Снимите центральную консоль и рычаг стояночного тормоза.
4. (Модели 4WD) Снимите переднее сиденье.

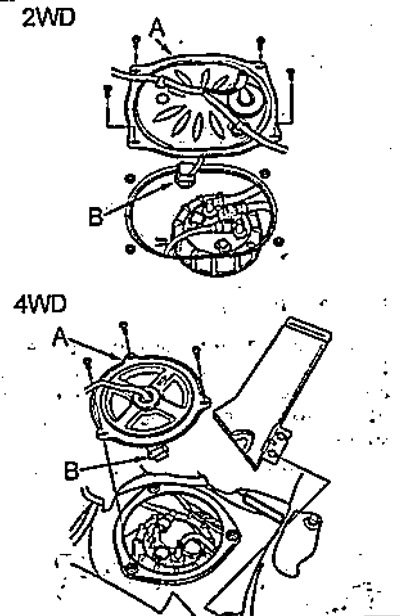

5. Снимите "А" крышку сервисного люка и отсоедините разъем "В".
6. Разъедините быстроразъемное соединение топливной трубки.

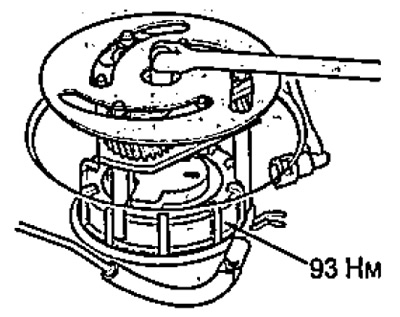

7. Установите на дополнительный топливный насос спецприспособление, отверните стопорную гайку и снимите топливный насос с топливного бака.

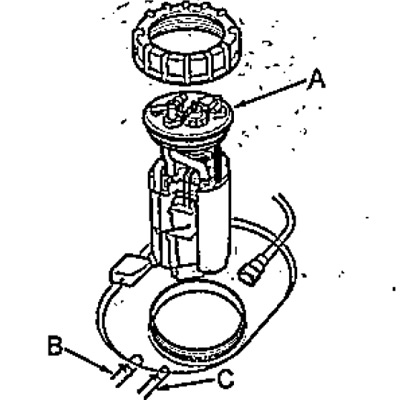

8. (Модели 2WD). Отсоедините трубки "В" и "С" от топливного насоса ''А".

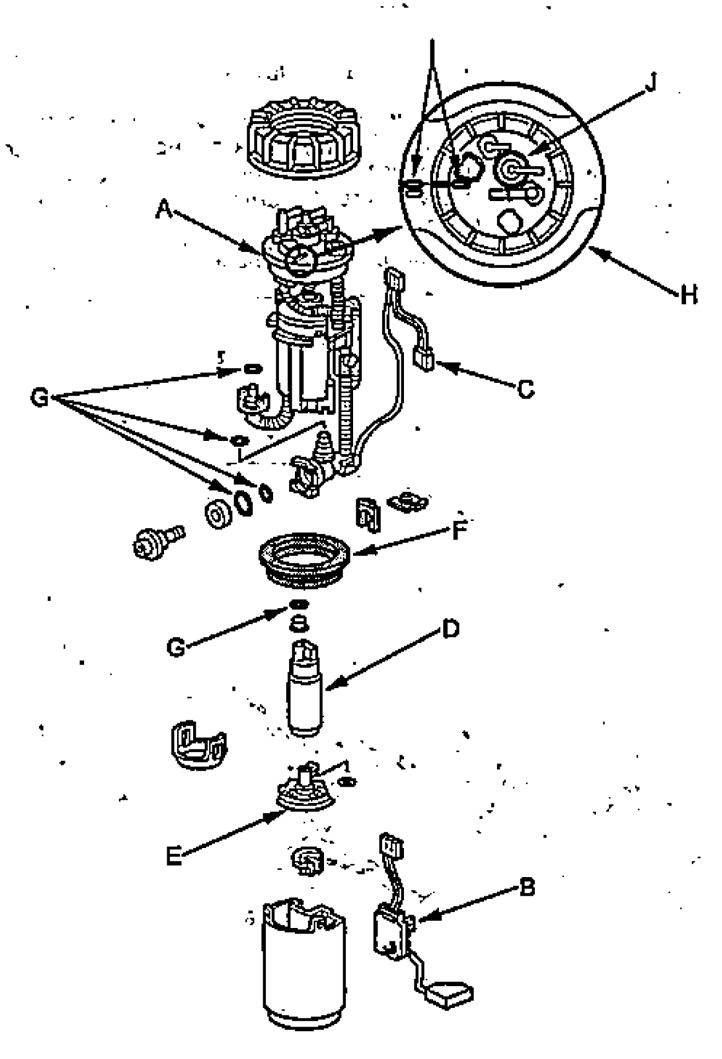

Снятие и установка топливного насоса (2WD).
А - топливный фильтр,
В - датчик указателя уровня топлива,
С - разъем,
D - топливный насос,
E - всасывающий фильтр,
J - прокладка,
G - кольцевое уплотнение,
Н - топливный бак,
I - метка,
J - верх топливного насоса.

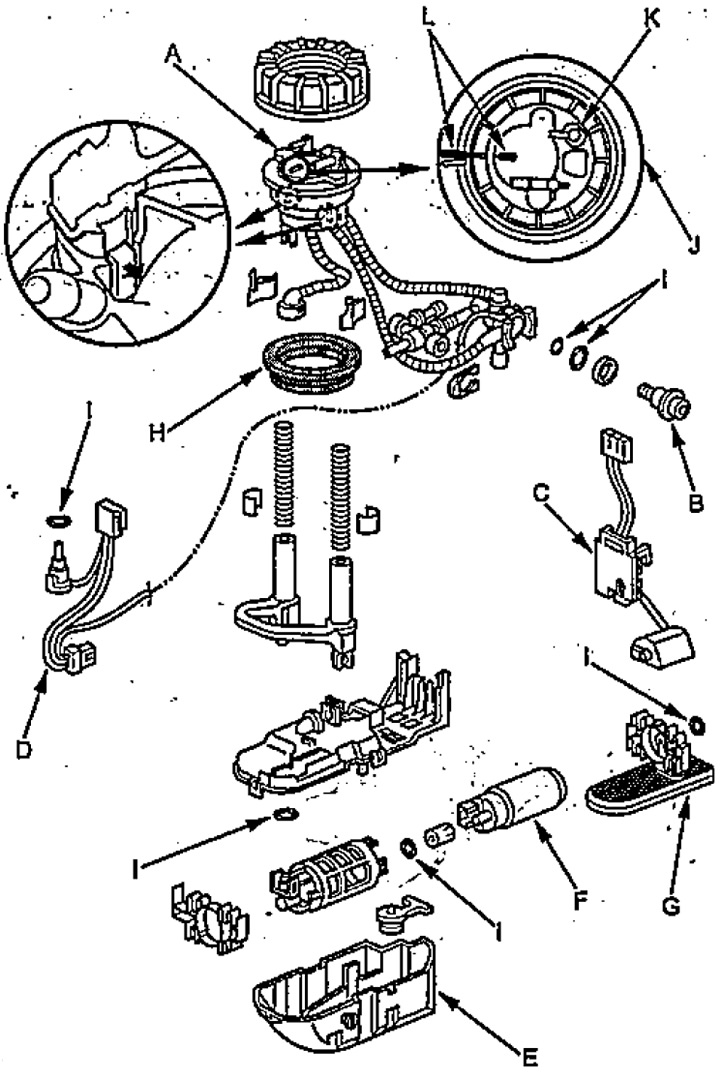

Снятие и установка топливного насоса (4WD).
А - топливный фильтр,
В - регулятор давления;
С - датчик указателя уровня топлива,
D - разъем,
Е - корпус,
F - топливный насос,
G - всасывающий фильтр,
Н - прокладка,
I - кольцевое уплотнение,
J - топливный бак,
К - верх топливного насоса,
L - метка.

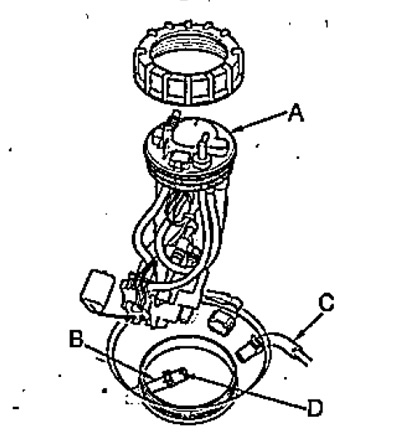

9. (Модели 4WD). Отсоедините трубки "В" и "С" от топливного насоса "А".
Примечание: при установке топливного насоса следите за тем, чтобы метка "D" была направлена, как показано на рисунке.
10. (Модели 2WD) Снимите топливный фильтр "А", датчик указателя уровня топлива "В", отсоедините разъем "С", снимите топливный насос "D".
Примечание:
- При установке, датчика указателя уровня топлива не повредите его рычаг.
- Всасывающий фильтр должен быть надежно подсоединен, к топливному насосу.
- Не устанавливайте прокладку "Е" и кольцевые уплотнения "G" повторно.
11. (Модели 2WD) Установите прокладку на топливный бак, при установке топливного насоса совместите его метку с меткой на топливном баке. Далее установка осуществляется в порядке, обратном снятию.
12. (Модели 4WD) Снимите топливный фильтр "А", регулятор давления "В", датчик указателя уровня топлива "С", отсоедините разъем "D", корпус "Е" и снимите топливный насос "F1".
Примечание:
- При установке датчика указателя уровня топлива не повредите его рычаг.
- Всасывающий фильтр должен быть надежно подсоединен к топливному насосу.
- Не устанавливайте прокладку "Н" и кольцевые уплотнений "I" повторно.
13. (Модели 4WD) Установите прокладку на топливный бак, при установке топливного насоса совместите его метку с меткой на топливном баке. Далее установка осуществляется в порядке обратном снятию.
