Снятие
1. Снимите декоративную крышку головки блока цилиндров.
2. Снимите корпус воздушного фильтра.

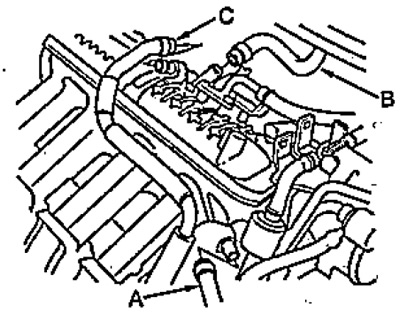

3. Отсоедините воздушный шланг, вакуумный шланг и шланг системы вентиляции картера.
А - воздушный шланг,
В - вакуумный шланг,
С - шланг системы вентиляции картера.
4. Ослабьте контргайку и снимите трос акселератора.

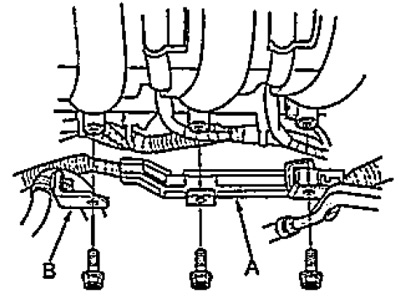

5. Отсоедините фиксатор жгута проводов и шланг перепуска охлаждающей жидкости.
А - шланг перепуска охлаждающей жидкости,
В - фиксатор.

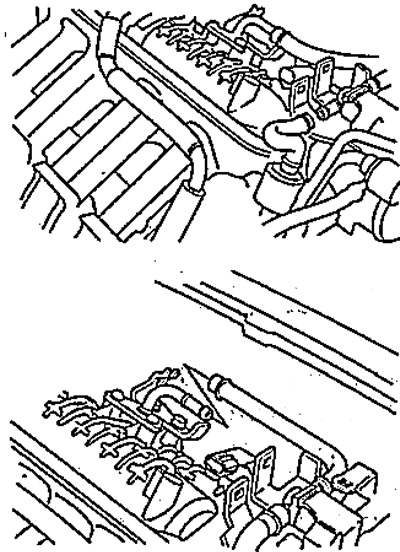

6. Отсоедините шланг системы улавливания паров топлива.

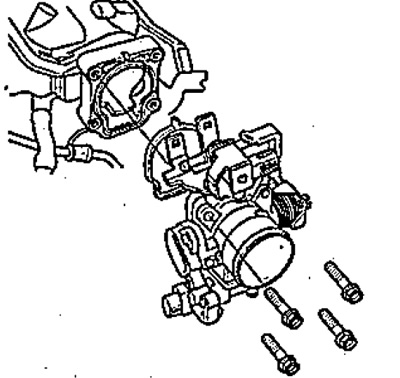

7. Снимите корпус дроссельной заслонки.

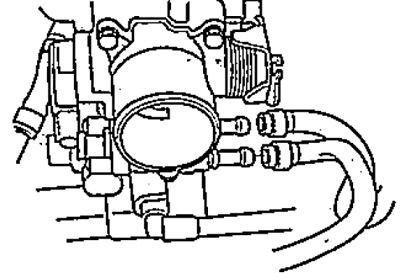

8. Отсоедините шланги перепуска охлаждающей жидкости (охлаждающая жидкость слита).

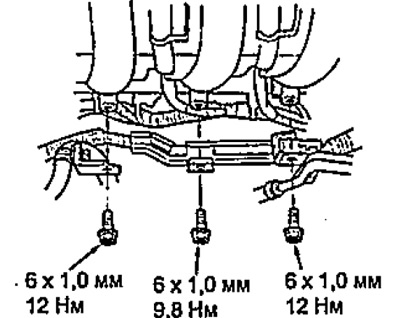

9. Отсоедините от впускного коллектора разъемы и жгуты проводов, фиксаторы, стойку.
- Разъем датчика абсолютного давления во впускном коллекторе.
- Разъем датчика положения дроссельной заслонки.
- Разъем RACV.
- Разъём электропневмоклапана системы улавливания паров топлива.

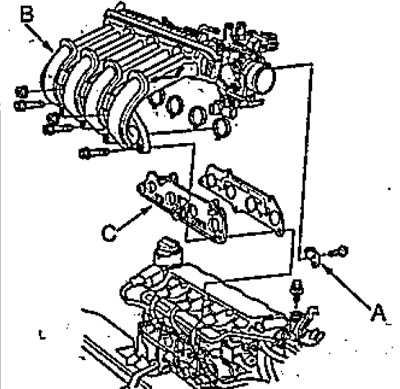

10. Снимите стойку впускного коллектора, впускной коллектор и плиту клапана системы рециркуляции.
А - стойка,
В - впускной коллектор,
С - плита клапана систем рециркуляции.
Установка

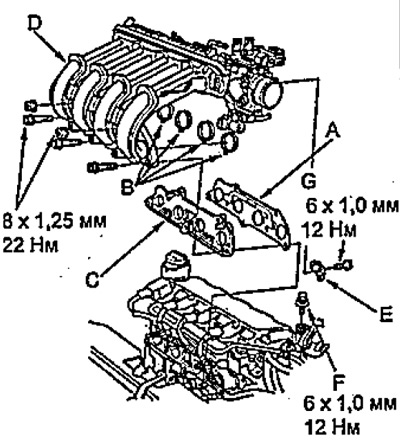

1. Установите новую прокладку, кольцевые уплотнения, плиту клапана системы рециркуляции и впускной коллектор.
2. Установите стойку впускного коллектора и заверните болты.
А - прокладка,
В - кольцевое уплотнение,
С - плита клапана системы рециркуляции,
D - впускной коллектор,
Е, F - болт.
3. Подсоедините шланг перепуска охлаждающей жидкости.
4. Установите новую прокладку и корпус дроссельной заслонки.
5. Подсоедините шланг системы улавливания паров топлива, вакуумный шланг и шланг системы вентиляции картера.
6. Подсоедините фиксатор жгута проводов и шланг перепуска охлаждающей жидкости.
7. Установите трос дроссельной заслонки.

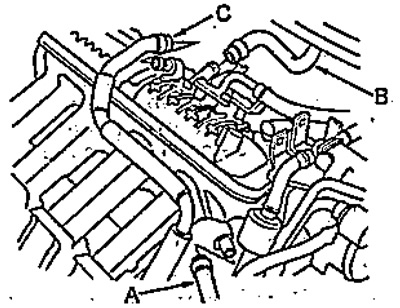

8. Подсоедините воздушный шланг, вакуумный шланг и шланг системы вентиляции картера.
А - воздушный шланг,
В - вакуумный шланг,
С - шланг системы вентиляции картера.

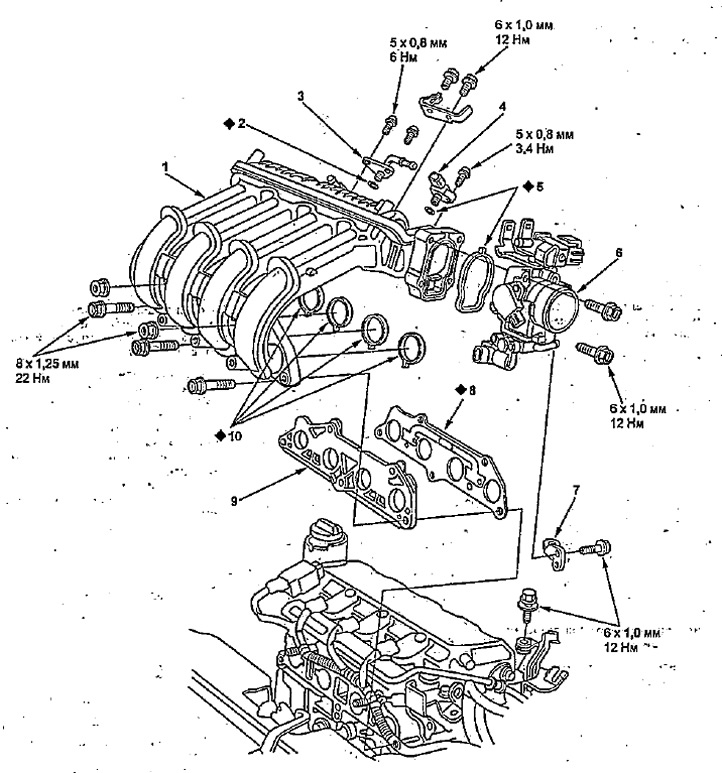

Снятие и установка впускного коллектора.
1 - впускной коллектор,
2, 5, 10 - кольцевое уплотнение,
3 - штуцер,
4 - датчик абсолютного давления на впуске,
6 - корпус дроссельной заслонки,
7 - стойка впускного коллектора,
8 - прокладка,
9 - плита клапана системы рециркуляции (EGR).
9. Установите корпус воздушного фильтра.
10. Установите декоративную крышку головки блока цилиндров.
11. Залейте охлаждающую жидкость, убедитесь в отсутствии паровых пробок.
