Внимание:
- Проверяйте исправность и натяжение ремней привода навесных агрегатов по мере необходимости.
- Проверяйте ремни привода навесных агрегатов на холодном двигателе или подождите 30 минут после его остановки.
Проверка
Примечание: термин "бывший в употреблении ремень", относится к ремню, проработавшему более 5 минут.

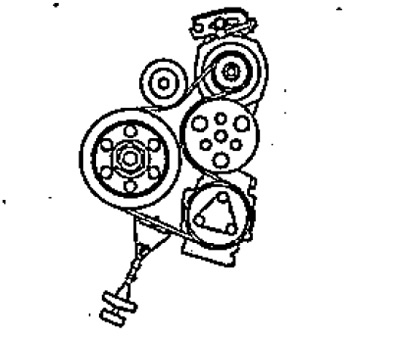

1. Проверьте натяжение ремней привода навесных агрегатов. Установите спецприспособление для проверки натяжения ремня между двумя шкивами в место, показанное на рисунке, и проверьте натяжение. Если натяжение ремня больше допустимого, отрегулируйте его.
Натяжение ремня:
- новый — 981-1130 Н
- бывший в употреблении — 440-590 Н

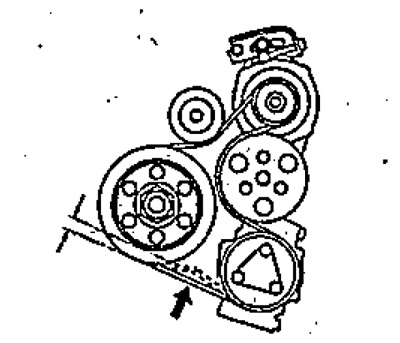

2. Приложите усилие 98 Н к ремню привода в месте, показанном на рисунке. Если прогиб ремня больше номинального, отрегулируете его.
Номинальный прогиб ремня:
- новый — 3,5 - 5,0 мм
- бывший в употреблении — 5,5 - 8,5 мм
3. При необходимости отрегулируйте натяжение ремней привода навесных агрегатов.
- а) Ослабьте стопорный и установочный болт.
- б) Отрегулируйте прогиб и натяжение ремней привода навесных агрегатов при помощи регулировочного болта.
- в) Затяните все болты крепления.

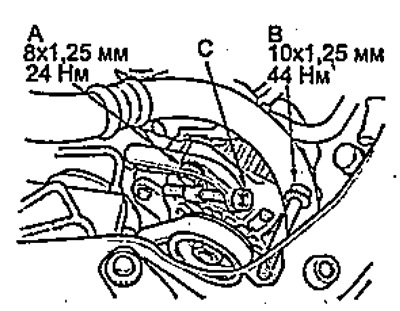

А - стопорный болт,
В - установочный болт,
С - регулировочный болт.
4. Проверьте натяжение и прогиб ремней привода навесных агрегатов. При необходимости повторите регулировку.
