Внимание:
- Перед заменой лампы убедитесь, что выключатели освещений выключены.
- Чтобы избежать ожога, заменяйте лампы только после их остывания.
- Галогеновые лампы требуют особо бережного обращения. Не дотрагивайтесь до стеклянной части лампы руками, держите лампу только за пластиковый или металлический корпус.

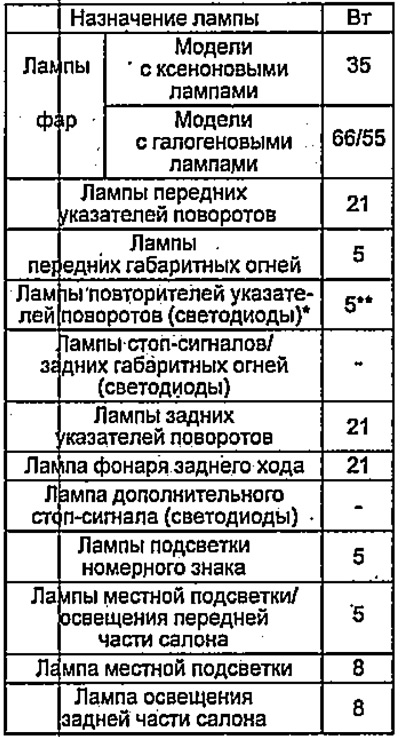

- Используйте лампы только указанных мощностей (см. таблицу).
- Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь до стеклянной части лампы голыми руками, грязными перчатками и т.п. Если стеклянная поверхность лампы грязная, ее необходимо очистить спиртом, тщательно высушить и только потом устанавливать.
- Установка лампы с мощностью выше номинальной приведет к повреждению рассеивателя.

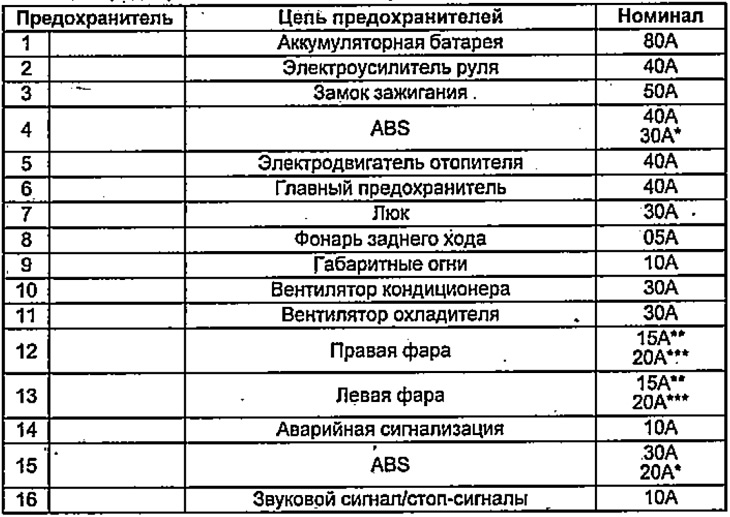

Таблица. Предохранители блока в моторном отсеке автомобиля.
* Комплектация 1,5S, 1,3S.
**модели с ксеноновыми лампами.
*** модели с галогеновыми лампами.
* - модели с боковыми зеркалами заднего вида со встроенными повторителями указателей поворотов.
** - модели с боковыми зеркалами заднего вида без встроенных повторителей указателей поворотов.
1. Лампы фар.
а) Поверните руль до упора влево, если меняются лампы правой фары или вправо, если меняются лампы левой фары.

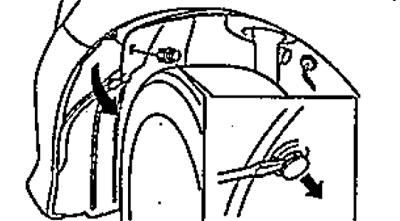

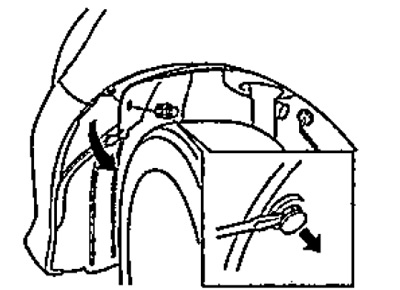

б) Извлеките заклепку и сдвиньте подкрылок.

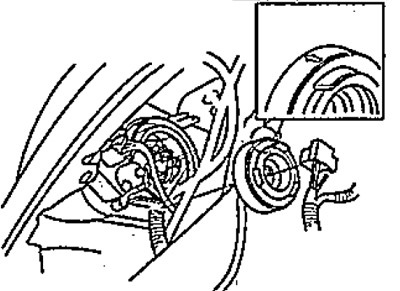

в) Отсоедините разъем и снимите резиновый уплотнитель.

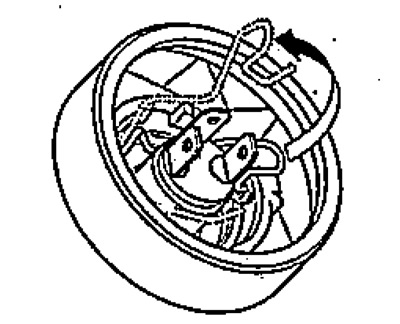

г) Отсоедините удерживающую пружину и выньте лампу.

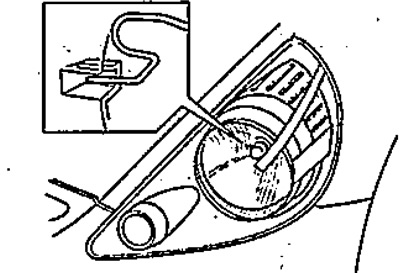

д) Замените лампу. Фиксацию лампы с помощью пружины можно проконтролировать с наружной стороны фары.
2. Замена ламп передних указателей поворотов.
(Левая сторона)

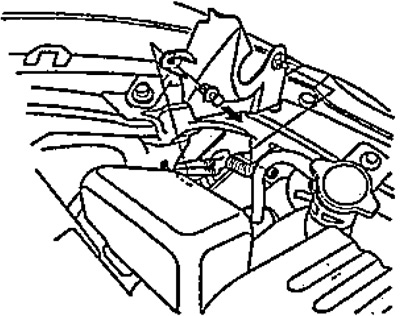

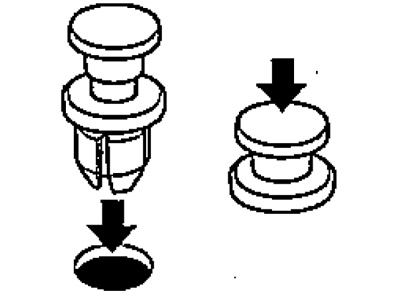

а) Извлеките две заклепки и снимите защитный кожух.

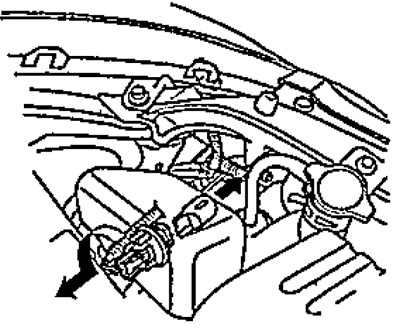

б) Поверните разъем вместе с лампой влево и потяните на себя.
в) Замените лампу.
(Правая сторона)

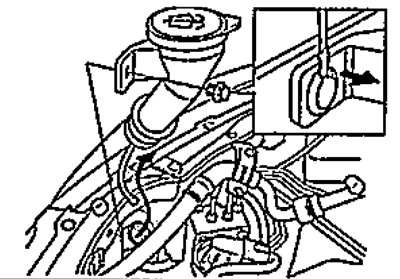

а) Извлеките заклепку и снимите горловину бачка омывателя.
б) Поверните разъем вместе с лампой влево и потяните на себя.
в) Замените лампу.
3. Замена ламп передних габаритных огней.
а) Поверните руль до упора влево, если меняются лампы правой фары или вправо, если меняются лампы левой фары.
б) Извлеките заклепку и сдвиньте подкрылок.

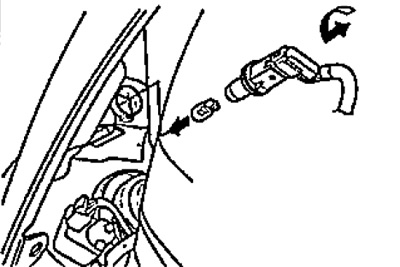

в) Поверните разъем вместе с лампой влево и потяните на себя.

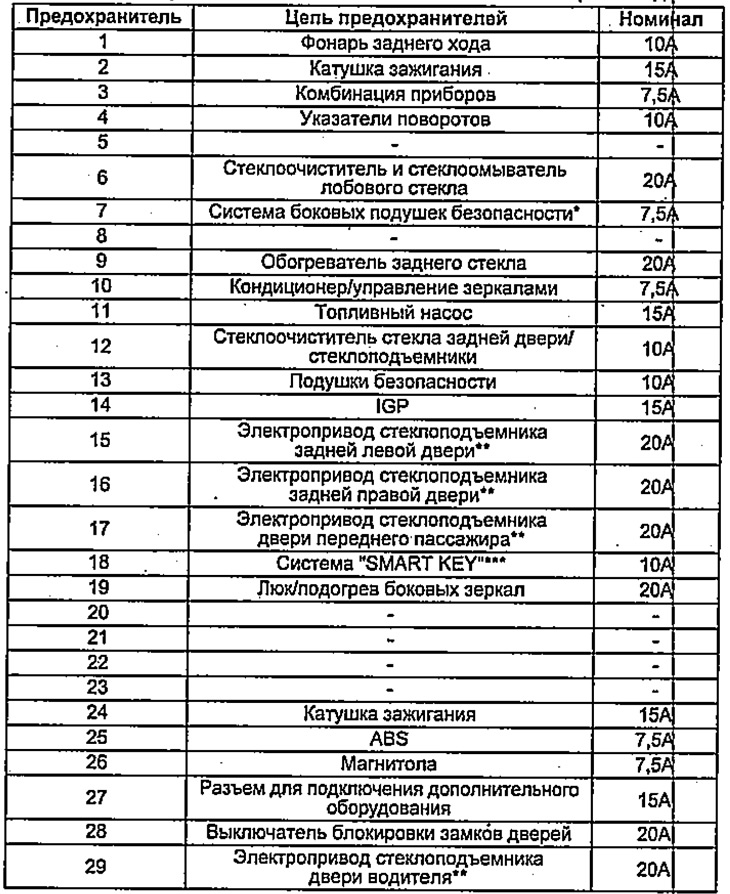

Таблица. Предохранители блока в салоне автомобиля со стороны водителя.
* - модели с боковыми подушками безопасности.
** - модели с электроприводом стеклоподъемников.
***- модели с системой "SMARTKEY".
г) Замените лампу.

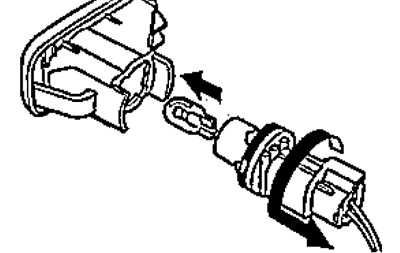

4. Замена ламп повторителей указателей поворота.

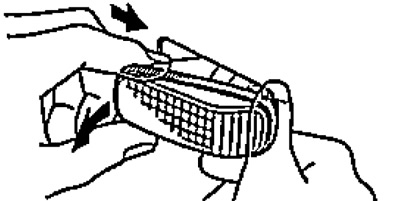

а) Снимите повторитель, как показано на рисунке.
б) Поверните лампу вместе с разъемом против часовой стрелки.
в) Извлеките лампу из разъема и замените.

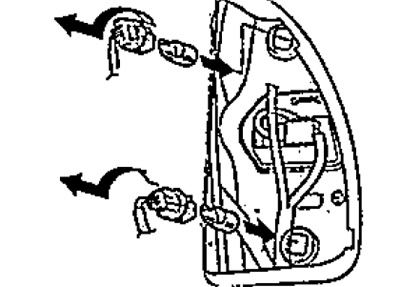

5. Замена ламп задних габаритных огней и задних указателей поворотов.

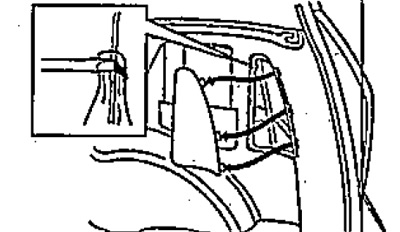

а) Откройте крышку в отделке багажного отделения.
б) Поверните лампу вместе с разъемом против часовой стрелки.
в) Извлеките лампу из разъема и замените.

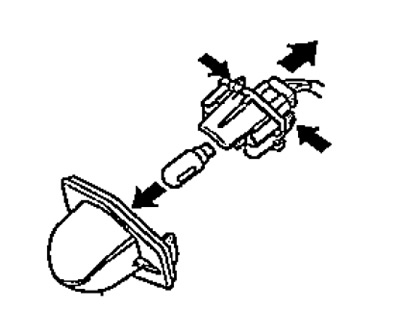

6. Замена ламп подсветки номерного знака
а) Снимите рассеиватель, как показано на рисунке.
б) Поверните лампу вместе с разъемом против часовой стрелки.
в) Извлеките лампу из разъема и замените.

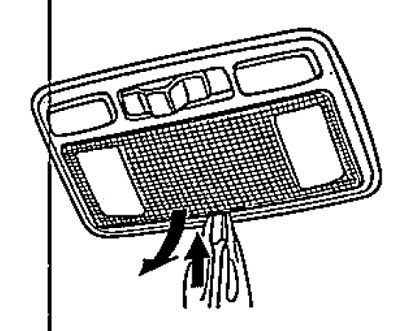

7. Замена ламп освещения передней части салона и местной подсветки.

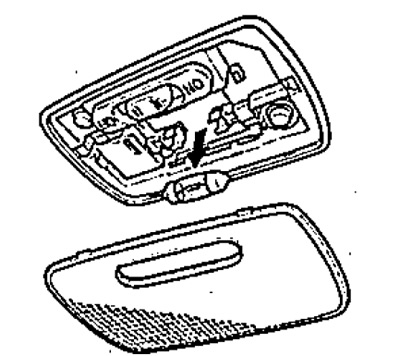

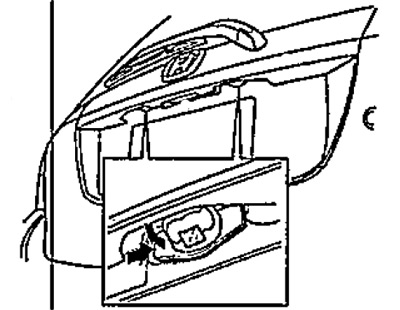

а) С помощью плоской отвертки снимите рассеиватель, как показано на рисунке.
б) Замените лампу.
8. Замена ламп освещения задней части салона.

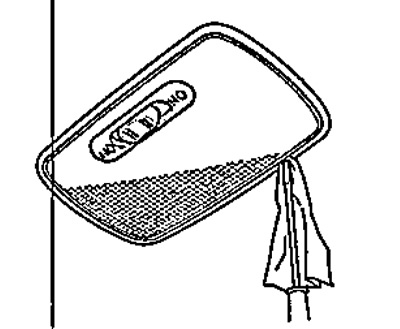

а) С помощью плоской отвертки снимите рассеиватель, как показано на рисунке.
Расположение компонентов в моторном отсеке.
1 - бачок омывателя,
2 - бачок тормозной системы,
3 - маслозаливная горловина,
4 - бачок гидропривода выключения сцепления (модели с МКПП),
5 - крышка радиатора,
6 - аккумуляторная батарея,
7 - щуп уровня рабочей жидкости АКПП (модели с АКПП),
8 - воздушный фильтр,
9 - щуп уровня моторного масла,
10 - кожух ремня ГРМ,
11 - смотровое окошко системы кондиционирования.
б) Замените лампу.
9. Замена лампы освещения багажного отделения.

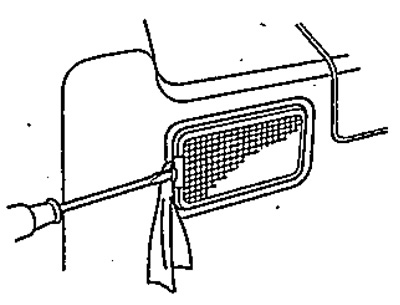

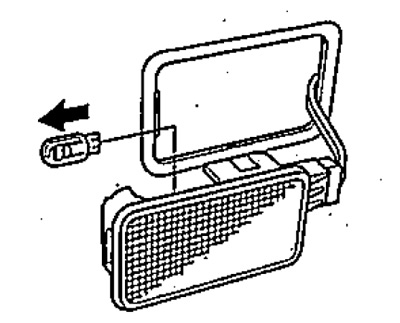

а) С помощью плоской отвертки снимите рассеиватель, как показано на рисунке.
б) Замените лампу.
