Примечание:
- Установка производится в порядке, обратном снятию.
- При снятии и установке рулевого механизма руководствуйтесь соответствующими сборочными рисунками.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Поддомкратьте переднюю часть автомобиля и установите ее на подставки.
3. Снимите передние колеса.
4. Снимите подушку безопасности водителя (см. главу "Система пассивной безопасности (SRS)").
5. Снимите рулевое колесо (см. раздел "Рулевое колесо").
6. Снимите нижнюю отделочную панель со стороны водителя (см. главу "Кузов").
7. Снимите чехол шарнира.

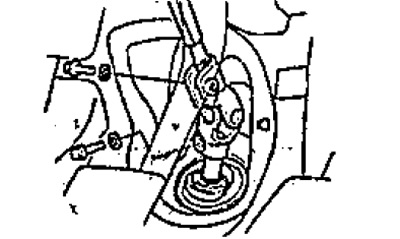

8. Отверните болты и отсоедините шарнир от рулевого вала.
- Момент затяжки — 28 Нм
9. Снимите брызговик.

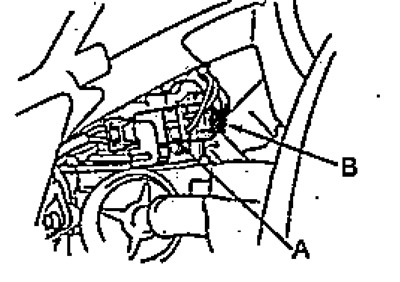

10. (Модели с левым рулем)
Снимите прокладку (А).
11. (Модели с левым рулем)
Снимите воздухоочиститель.
12. (Модели с левым рулем)

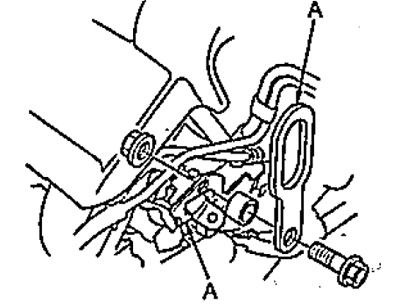

Подсоедините проушину (А) к кронштейну (В) воздухоочистителя.
13. (Модели с левым рулем)
Подсоедините держатель (А) к подвесу (В) двигателя.
14. (Модели с левым рулем)

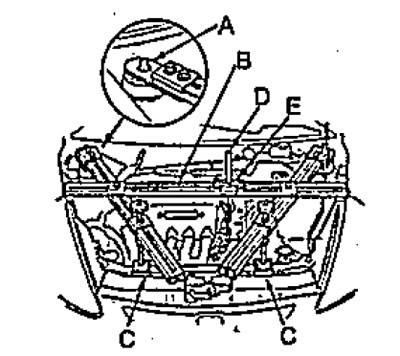

Подсоедините монтажные стойки (С) и крюк (D) к подвесу двигателя. Зафиксируйте крюк гайкой-барашком (Е).
15. Отсоедините приводной вал от ступицы колеса (см. главу "Приводные валы").
16. Отсоедините нижний рычаг передней подвески от поворотного кулака (см. главу "Приводные валы"),

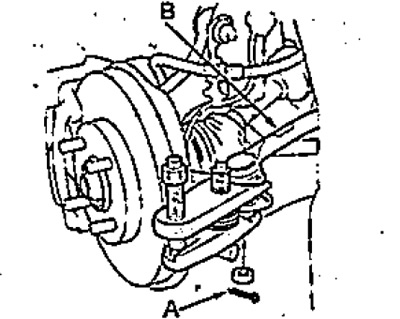

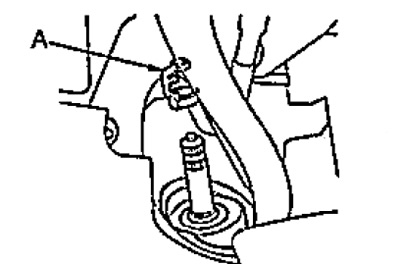

17. Снимите шплинт (А), отверните гайку и при помощи спецприспособления отсоедините наконечник рулевой тяги (В) от поворотного кулака.
- Момент затяжки — 43 Нм

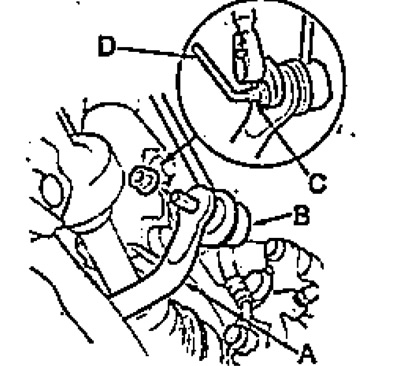

18. При помощи гайковерта (D) отверните гайку (С) и отсоедините стойку (В) от стабилизатора поперечной устойчивости (А) передней подвески.
19. (Модели с правым рулем)

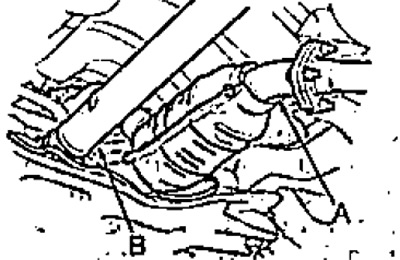

Снимите выхлопную трубу (А).
20. (Модели с правым рулем и 4WD)
Снимите передний карданный вал (В).

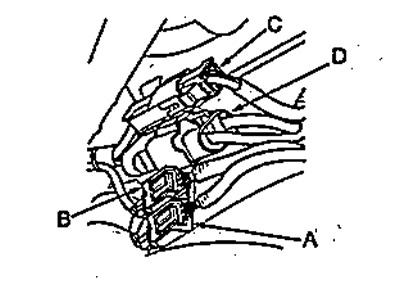

21. Отсоедините разъемы 4Р (А), 6Р (В), 1Р (С) и 2Р (D) от рулевого механизма со стороны водителя.
Примечание: обмотайте разъемы защитной лентой, чтобы не повредить их.
Модели с левым рулем.
Модели с правым рулем.
22. (Европейские модели с АКПП)

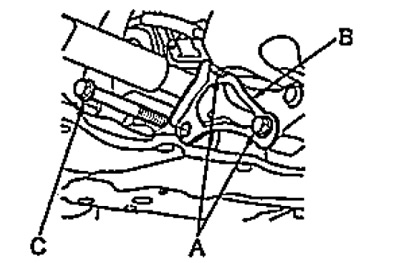

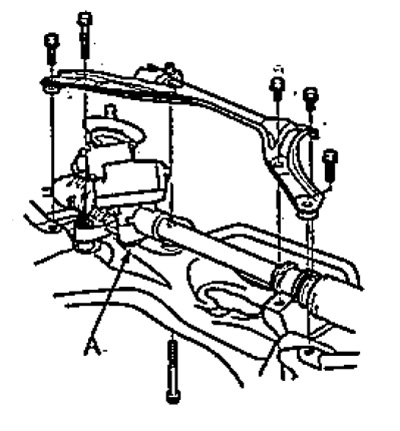

Отверните болты (А и С) и снимите усилитель (В) поперечной балки.
23. (Модели с правым рулем)

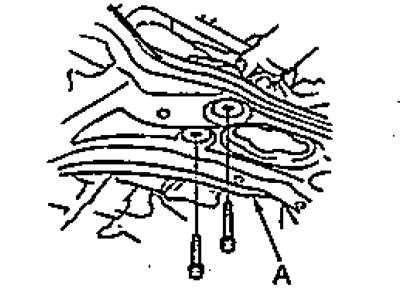

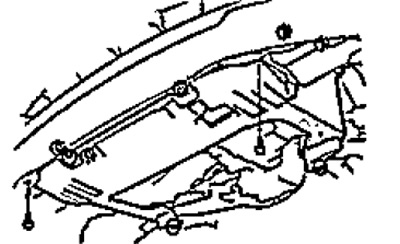

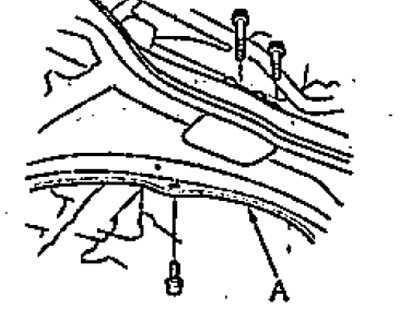

Отверните болты поперечной балки (А).
Модели 2WD.
Модели 4WD.
24. Подставьте под поперечную балку домкрат.
25. (Модели с левым рулем)
Установите брусок (А) между домкратом и поперечной балкой (В).

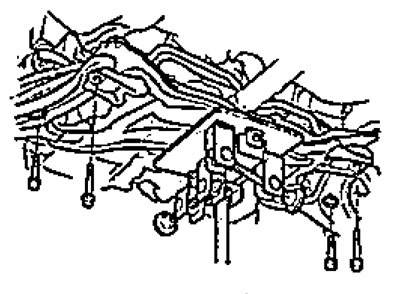

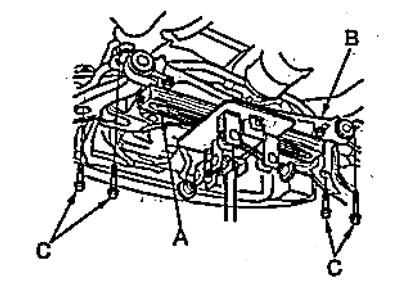

26. Отверните болты(С), и снимите рулевой, механизм в сборе с поперечной балкой.

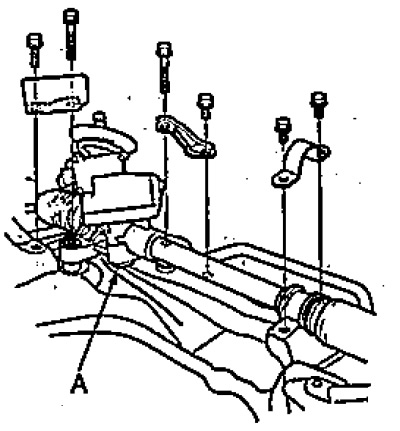

27. Отверните болты, снимите, кронштейны (А и В) и втулку (С) и отсоедините рулевой механизм (D) от поперечной балки.

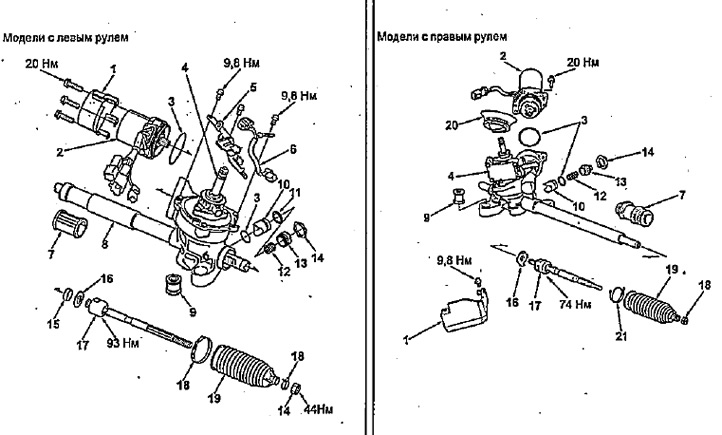

Рулевой механизм.
1 - теплоизолятор,
2 - электродвигатель усилителя рулевого управления,
3 - уплотнительное кольцо,
4 - датчик усилия на рулевом колесе,
5 - кронштейн,
6 - жгут проводов,
7 - втулка,
8 - корпус рулевого механизма,
9 - втулка №2,
10 - направляющая рейки,
11 - шайба,
12 - пружина,
13 - крышка направляющей рейки,
14 - контргайка,
15 - ограничитель,
16 - стопорная шайба,
17 - рулевая тяга,
18 - хомут рулевого механизма,
19 - чехол,
20 - чехол рулевого вала,
21 - проволока.
Модели с левым рулем.
Модели с правым рулем и 2WD.
Модели с правым рулем и 4WD.

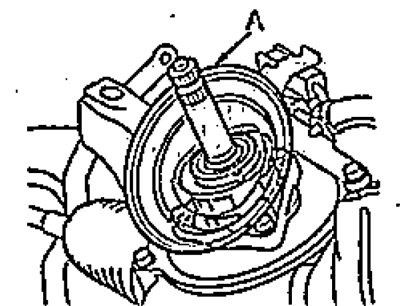

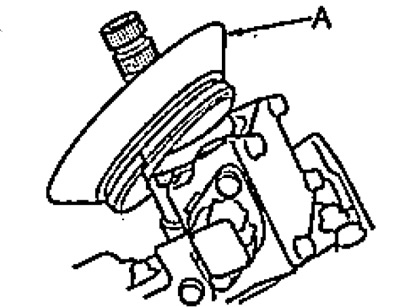

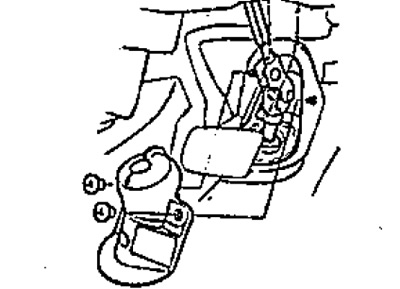

28. Снимите чехол (А) рулевого вала.
Модели с левым рулем.
Модели с правым рулем.
