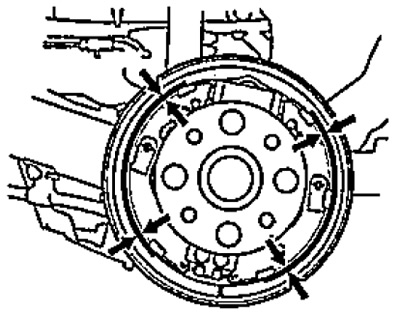

а) Снимите тормозные барабаны.
б) Проверьте толщину накладок / тормозных колодок.
Номинальная толщина:
- модели с левым рулем — 4,5 мм
модели с правым рулем:
- 2WD — 4,3 мм
- 4WD — 4,5 мм
Минимальная толщина накладки:
- модели с левым рулем — 2,0 мм
- модели с правым рулем — 1,0 мм
При необходимости замените тормозные колодки.
Примечание: заменяйте тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет, минимальную или меньшую толщину.
2. Проверка тормозного барабана.

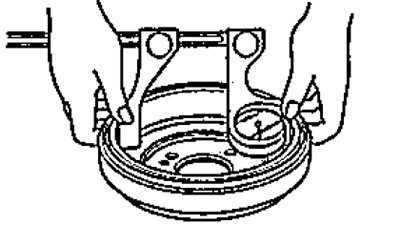

а) Измерьте внутренний диаметр тормозного барабана.
Номинальный диаметр:
- модели с левым рулем — 199,9 - 200,0 мм
модели с правым рулем:
- 2WD — 180,0 мм
- 4WD — 200,0 мм
Максимально допустимый диаметр:
- модели с левым рулем — 201 мм
модели с правым рулем:
- 2WD — 181 мм
- 4WD — 201 мм
б) Проверьте внутреннюю поверхность барабана на отсутствие трещин, неровностей и неравномерный износ поверхности.
в) Если необходимо отремонтируйте или замените барабан. Ремонту подлежат барабаны, имеющие только незначительные дефекты.

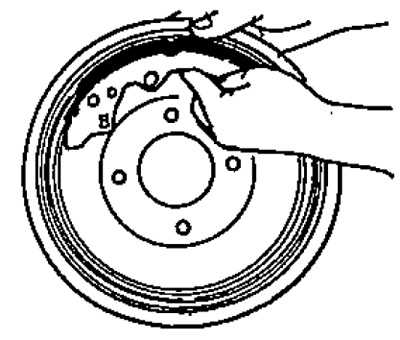

г) При ремонте или замене барабана проверьте плотность прилегания тормозных колодок. Нанесите мел на рабочую поверхность барабана й проверьте плотность прилегания колодок.
Внимание: удалите мел с поверхности барабана и колодок после проверки.
