Зазор
1. Снимите крышку шатуна и вкладыш.
2. Протрите коренные шейку и вкладыш чистой ветошью,

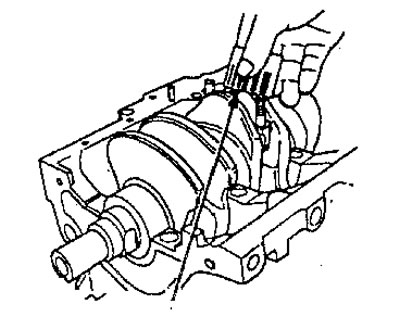

3. Поместите измерительную пластинку вдоль шатунной шейки.
4. Установите вкладыш и крышку и затяните гайки.
Момент затяжки
Двигатели А16А2.В16А4.В16А5,В16А6:
- Мкр. = 40 Нм
Остальные двигатели:
- Мкр. = 31 Нм
Примечание: во время проверки не вращайте коленчатый вал.
5. Снимите крышку шатуна и вкладыш и измерьте самую широкую часть сдавленной пластинки.
Масляный зазор между шейкой и шатунным вкладышем:
Двигатели A16A2, B16A4, B16A5, B16A6:
- Стандартное значение: 0.032-0.050 мм
- Эксплуатационные значение: 0.06 мм
Остальные двигатели:
- Стандартное значение: 0.020-0.038 мм
- Эксплутационные значения: 0.05 мм
6. Если размер сдавленной пластинки слишком широк или слишком узок, снимите вкладыши и установите новый комплект вкладышей с соответствующим цветовым шифром (подберите цвет как указано в таблице справа) и измерьте заново зазор.
Внимание. Не подпиливайте, не шабрите подшипники или крышки, а трюке не применяйте компенсаторы, чтобы отрегулировать зазор.
7, Если измерения показывают, что зазор не соответствует требуемым значениям, используйте следующий вкладыш большего или меньшего размера (цвет указан выше или ниже данного) и измерьте снова зазор.
Примечание: если невозможно получить соответствующий зазор, используя подходящий больший или меньший вкладыши, замените коленчатый вал и проведите измерения зазора заново.
Подбор
Внимание. Если шифры нельзя увидеть из-за скопления грязи и пыли, не удаляйте их проволочной щеткой или скребком. Очищайте их только растворителем или порошком.

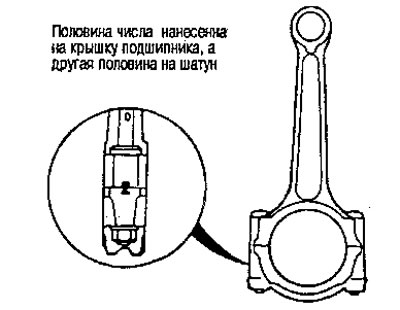

Расположение шифров на шатуне
Числа нанесены на боковой части каждого шатуна как шифр размера большего отверстия. Используйте их и буквы, нанесенные на коленчатом вале (шифры размеров шатунных шеек) для подбора правильных вкладышей.

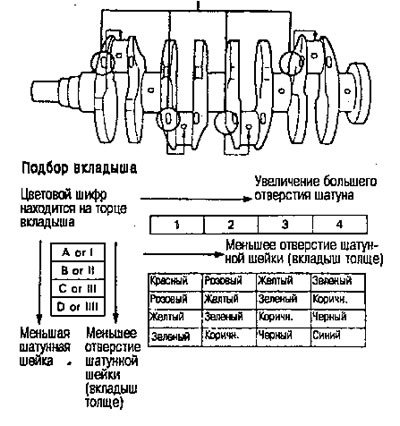

Расположение шифров шатунных шеек (буквы)
