Комбинация приборов и контрольные лампы

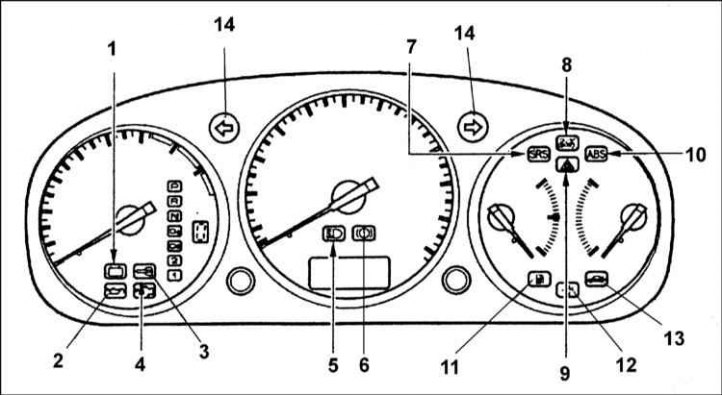

Схема расположения контрольных ламп комбинации приборов

Контрольные лампы

В сборки измерителей комбинации приборов автомобиля встроен целый комплекс контрольных ламп, при помощи которых водитель получает важную нформацию об исправности/нарушении функционировании основных агрегатов и систем автомобиля. Схема расположения контрольных ламп на приборном щитке представлена на илюстрации. Ниже вниманию читателя предлагается информация о принципе функционирования каждого из предусмотренных световых индикаторов в отдельности.

Контрольная лампа заряда аккумулятора

Контрольная лампа заряда должна загораться при включении зажигания и гаснуть сразу после запуска двигателя. Включение данной контрольной лампы при работающем двигателе предупреждает водителя о нарушении исправности функционирования системы заряда, аккумуляторная батарея переходит в режим разряда. Следует сразу же выключить все потребители электроэнергии, от функционирования которых не зависит безопасность дорожного движения и постараться не допустить останова двигателя, так как попытка его запуска может привести к окончательному разряду батареи. Автомобиль следует сразу же отогнать на ближайшую станцию техобслуживания для проведения диагностики отказа и выполнения необходимого восстановительного ремонта.

Контрольная лампа давления двигательного масла

Контрольная лампа давления двигательного масла должна загораться при включении зажигания и гаснуть сразу после запуска двигателя. Мигание лампы при работающем двигателе свидетельствует о пульсационном снижении рабочего давления моторного масла в двигателе. Переход индикатора в режим постоянного свечения говорит о том, что давление масла упало до опасно низкого уровня, что чревато серьезными внутренними повреждениями двигателя,вплоть до полного выхода его из строя.В обоих случаях следует предпринять срочные меры по корректировке уровня масла, выявлению и устранению причинпа дения давления.

Контрольная лампа систем иммобилизации двигателя

Данная контрольная лампа предусмотрена лишь на соответствующим образом оборудованных моделях. Должна кратковременно загораться при включении зажигания. Мигание контрольной лампы свидетельствует о том, что опознающее устройство системы иммобилизации двигателя не идентифицировало код микрочипа ключа зажигания и запуск двигателя невозможен. Контрольная лампа начинает мигать также при переводе ключа зажигания в положения АСС и LOCK.

Контрольная лампа нарушений исправности функционирования систем двигателя

Контрольная лампа кратковременно загорается при включении зажигания.Срабатывание его в любое другое время свидетельствует о возможной неисправности одной из систем двигателя, включая системы снижения токсичности отработавших газов. При отсутствии видимых признаков отказов функционирования систем силового агрегата и снижения динамики транспортного средства, фиксируемые включением контрольной лампы нарушения могут явиться причиной увеличения расхода топлива или повышения токсичности выбросов. Игнорирование сигналов контрольной лампы чревато серьезными повреждениями двигателя, вплоть до выхода агрегата из строя.При срабатывании контрольной лампы на ходу следует немедленно прекратить движение, припарковаться в безопасном месте и заглушить двигатель, затем, спустя небольшое время, произвести запуск, наблюдая при этом за поведением контрольной лампы. Если лампа не вернулась в нормальный режим функционирования и продолжает гореть, автомобиль следует отогнать на ближайшую станцию техобслуживания для проведения подробной диагностики и выполнения необходимого восстановительного ремонта. До устранения неисправности систем двигателя старайтесь двигаться с умеренной скоростью, избегая резких разгонов с полным выжиманием педали газа.

Примечание. Даже если при повторном запуске двигателя контрольная лампа возвращается в нормальный режим функционирования (т.е., гаснет), следует при первой же возможности обратиться за консультацией на станцию техобслуживания, особенно если такого рода включения лампы происходят не в первый раз.

Продолжение эксплуатации автомобиля с включенной контрольной лампой нарушения исправности функционирования систем двигателя может привести к преждевременному выходу из строя каталитического преобразователя. Помните, что на отказы и повреждения, возникшие в результате эксплуатации автомобиля с включенной контрольной лампой, гарантийные обязательства завода-изготовителя не распространяются!

Контрольная лампа включения дальнего света

Данный световой индикатор загорается одновременно с включением дальнего света головных фар автомобиля (см.ниже).

Контрольная лампа взведения стояночного тормоза/отказов тормозной системы

Контрольная лампа непрерывно горит при взведении стояночного тормоза, напоминая водителю о необходимости его отпускания перед началом движения. Движение с взведенным стояночным тормозом приводит к быстрому перегреву и выходу из строя тормозных механизмов задних колес автомобиля и преждевременному износу протекторов шин задних колес, а кроме того, может стать причиной нарушения исправности функционирования системы антиблокировки тормозов (ABS) (см. ниже).


Если контрольная лампа продолжает гореть после отпускания стояночного тормоза, либо включается во время движения, это обычно свидетельствует о чрезмерном падении уровня тормозной жидкости. Одной из возможных причин постепенного снижения уровня тормозной жидкости является нормальный износ фрикционных накладок тормозных колодок. При срабатывании контрольной лампы автомобиль следует отогнать на ближайшую станцию техобслуживания для оценки состояния колодок и проверки герметичности гидравлического тракта тормозной системы.

Кратковременное срабатывание контрольной лампы происходит также при включении зажигания (даже при отпущенном стояночном тормозе).

Срабатывание данной контрольной лампы одновременно с контрольной лампой ABS (при отпущенном стояночном тормозе), либо на ходу автомобиля указывает наличие неисправности в тормозной системе автомобиля.

Контрольная лампа системы дополнительной безопасности (SRS)

Данная контрольная лампа загорается при включении зажигания и должна гаснуть сразу после осуществления запуска двигателя, если лама продолжает гореть при работающем двигателе (в постоянном или проблесковом режиме), это указывает на наличие неисправности компонентов системы SRS, При соответствующей комплектации срабатывание данной контрольной лампы может являться свидетельством неисправности в контурах боковых подушек безопасности, либо устройств автоматических аварийных натяжителей ремней безопасности.

Контрольная лампа CRUISE включения темпостата

При соответствующей комплектации автомобиля данная контрольная лампа загорается при включении системы автоматического управления скоростью движения автомобиля (темпостата) (см.ниже).

Контрольная лампа "Пристегните ремни"

Примечание. На некоторых моделях вместо данной контрольной лампы в комбинацию приборов может быть вмонтирована контрольная лампа аварийной сигнализации (см. ниже). Данная контрольная лампа служит для напоминания водителю и пассажирам о необходимости пристегиваться ремнями безопасности. Если пристегнуться забыл водитель, дополнительно включается звуковой зуммер, который отключается спустя достаточно короткое время. Контрольная лампа же будет продолжать оставаться включенной до тех пор, пока ремни безопасности не будут надлежащим образом пристегнуты.

Срабатывания контрольной лампы и звукового зуммера не происходит, если водитель пристегнулся до включения зажигания.

Контрольная лампа ABS

При соответствующей комплектации автомобиля данная контрольная лампа загорается при включении зажигания и гаснет сразу после осуществления запуска двигателя, подтверждая тем самым исправность функционирования контура системы антиблокировки тормозов. Срабатывание контрольной лампы в любых других ситуациях свидетельствует о выявлении системой самодиагностики нарушений в контуре ABS. Автомобиль следует без промедления отогнать на ближайшую станцию техобслуживания для проведения подробной диагностики системы и выполнения необходимого восстановительного ремонта.

Примечание. При срабатывании контрольной лампы система антиблокировки тормозов отключается, однако тормозные механизмы автомобиля продолжают функционировать в обычном режиме, обеспечивая транспортному средству адекватное торможение.

Контрольная лампа резервного запаса топлива

Контрольная лампа включается, когда в топливном баке автомобиля остается менее 9.0 л горючего и предупреждает водителя о необходимости срочно произвести заправку автомобиля.

Контрольная лампа неплотного закрывания дверей

Горение данной контрольной лампы предупреждает водителя о том, что не все двери автомобиля плотно захлопнуты.

Контрольная лампа неплотного закрывания крышки багажного отделения

Данная контрольная лампа предупреждает водителя о том, что крышка багажного отделения автомобиля захлопнута неплотно.

Контрольные лампы указателей поворота

Две контрольной лампы в виде стрелок имеют зеленое свечение и служат для контроля исправности функционирования соответствующих указателей поворотов.Направление индикаторных стрелок совпадает с выбранным направлением изменения курса автомобиля. Контрольные лампы работают в проблесковом режиме с частотой, соответствующей частоте мигания указателей поворота. Учащенное мигание одной из контрольных ламп обычно свидетельствует о перегорании лампы одного из указателей соответствующего поворота. Следует при первой же возможности произвести замену сгоревшей лампы, чтобы не создавать аварийных ситуаций на дорогах.

Одновременным миганием контрольных ламп указателей обоих поворотов обычно сопровождается включение аварийной сигнализации.

Примечание. На некоторых моделях в приборный щиток вмонтирована отдельная контрольная лампа аварийной сигнализации , которая обычно устанавливается вместо контрольной лампы "пристегните ремни". В этом случае контрольной лампы указателей поворотов при включении аварийной сигнализации мигать не должны.
