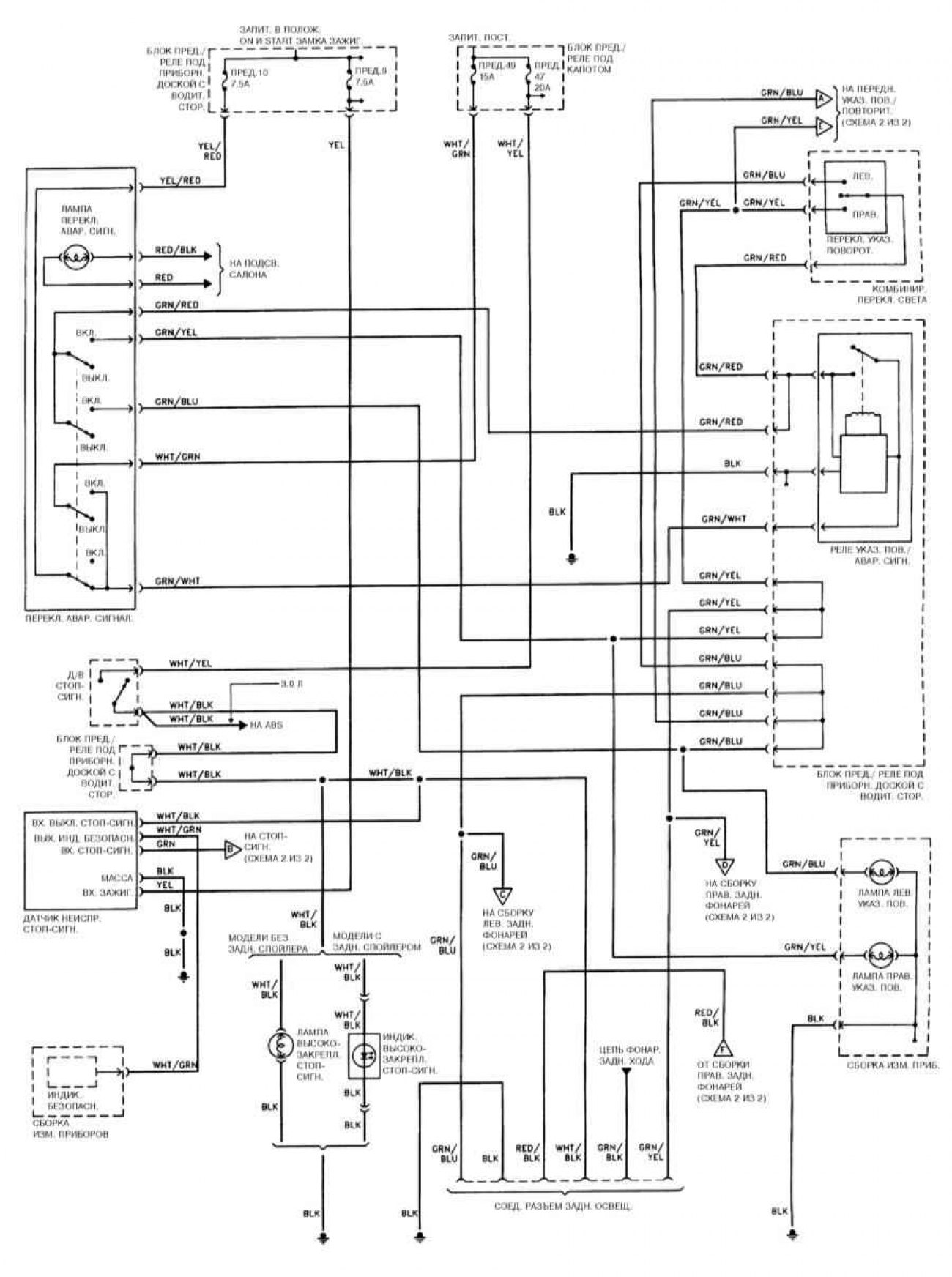

Внешнее освещение - модели Купе
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →

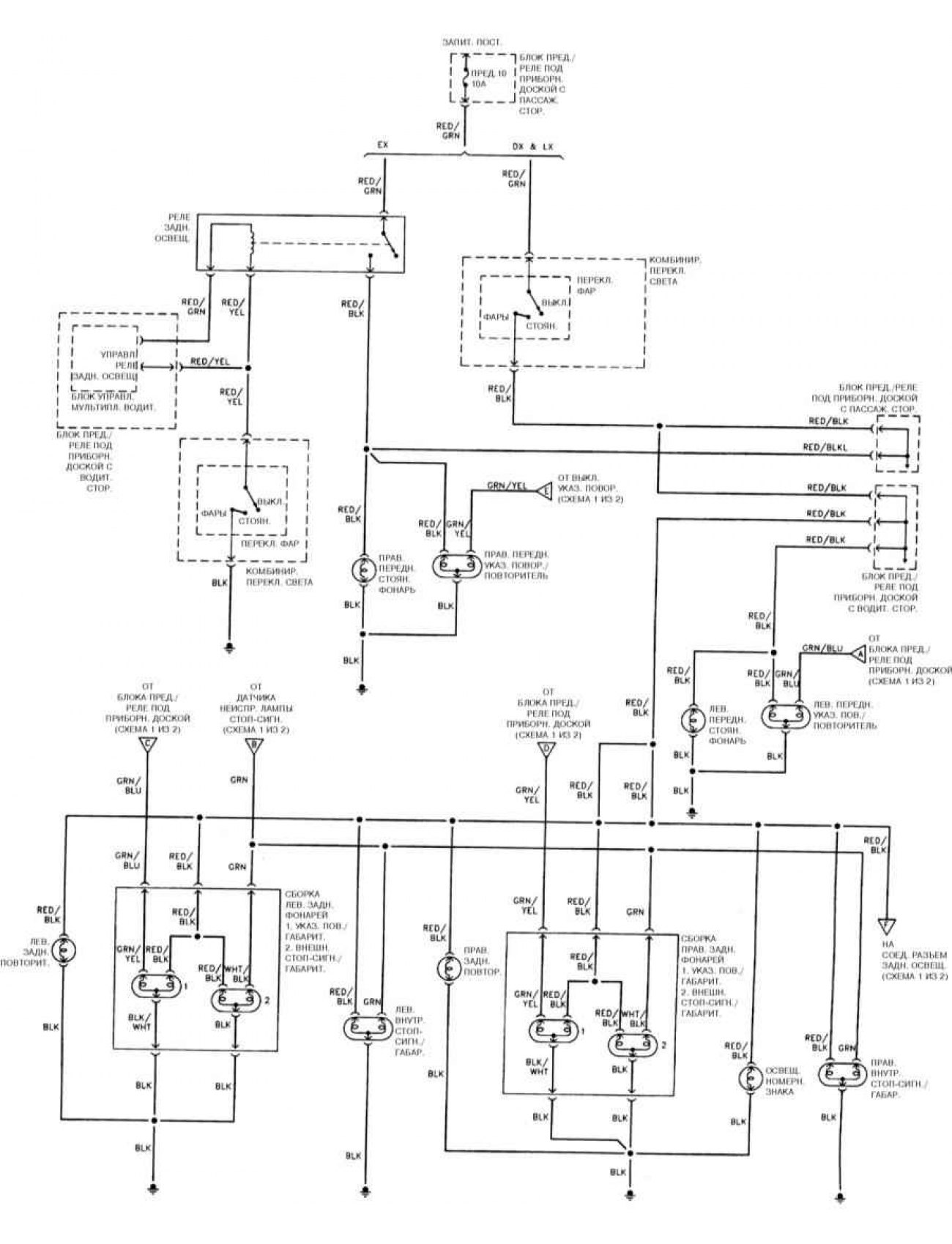

Внешнее освещение — модели Купе
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →
