Если зазор клапана слишком большой, часть подъема кулачкового вала используется при удалении избыточного зазора, так что клапаны не будут достаточно открываться. В этих условиях работа клапанов становится шумной, поскольку они отрабатывают излишний зазор, и двигатель в целом работает плохо, так как меньшее количество топливно-воздушной смеси будет попадать в цилиндры. Выхлопные клапаны не будут открываться достаточно, чтобы обеспечить полный выход газа из цилиндра; остаточное давление (обратное давление) будет препятствовать поступлению следующей порции топливновоздушной смеси.
Если зазор клапана слишком мал, впускные и выпускные клапана не будут полностью садиться на головку цилиндра при закрывании. Это вызывает внутреннюю утечку в цилиндре и препятствует передаче некоторого количества тепла к головке цилиндра для охлаждения. Как следствие, двигатель будет работать плохо (из-за утечки газов из камеры сгорания), и клапана будут перегреваться и деформироваться (так как они не могут передать тепло если они не соприкасаются плотно с посадочным местом в головке цилиндра).
Все регулировки клапанов должны быть точны насколько возможно, лучше иметь подгонку клапанов слегка свободнее, чем слегка более плотную, поскольку результатом чрезмерно плотной подгонки является обгорание клапана.
Регулировка
Зазор клапана должен всегда регулироваться при охлажденном двигателе. Температура головок цилиндров должна быть ниже 38°С. Обычно, это означает, что двигателю нужно дать охладиться в течение, по крайней мере, 3 часов после работы. Охлаждение в течение ночи лучший вариант. Если регулировка клапанов производится как часть обычного обслуживания или обслуживания после соответствующего пробега, делайте эту работу прежде, чем двигатель прогрет для проверки выбора времени зажигания или режима холостого хода.
Положение клапанов - впускных, выпускных и вспомогательных (если используются) - будет зависеть от типа двигателя. В качестве ориентира, впускные клапана всегда выровнены с портами впускного коллектора. Выпускные клапаны выравнивают с трубками выпускного коллектора.
Регулировка клапанов требует позиционирования цилиндра №1 в ВМТ, затем вращения двигателя к определенному другому точному положению. Вращайте двигатель с помощью гнезда на шкиве коленчатого вала. (Этот шкив - самый нижний шкив на двигателе). Вращать двигатель намного легче, если свечи зажигания предварительно снять, тем самым уменьшая сжатие в цилиндрах. Всегда вращайте двигатель в направлении против часовой стрелки, если смотреть с конца шкива.
Если Вы пропустили метку при таком вращении, то продолжайте вращение в том же направлении, пока метка не пройдет полный круг. Вращение в обратном направлении может вызвать перескок зубца на зубчатом ремне или провисание, рискуя повредить двигатель при после дующем запуске. Помните, что цилиндр Номер 1 самый близкий к концу шкива.
Двигатель находится в положении ВМТ Номер 1 если выполнено ВСЕ следующее:

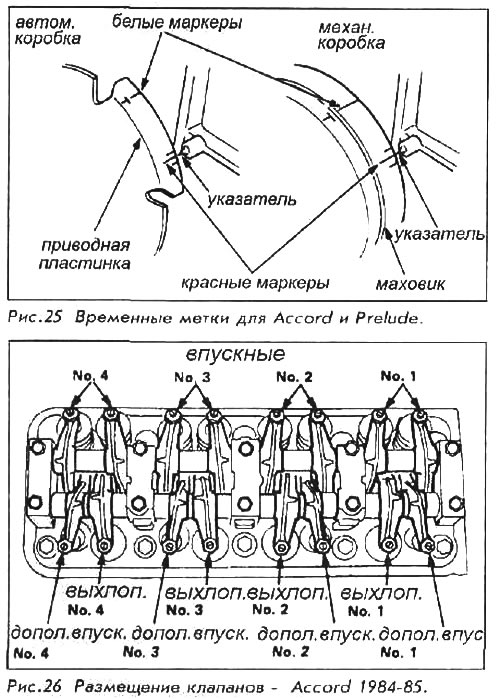

- Метка ВМТ на маховике совпадает с указателем на инспекционном окошке выбора времени с задней стороны двигателя. Метка ВМТ обычно белого цвета; и никогда не бывает красного цвета.
- Ротор распределителя направлен на крышку или провод свечи зажигания Номер 1. Отметьте крышку номером провода, затем снимите крышку.
- Выравнивающие метки на шкиве распределительного вала расположены и выравниваются как обозначено для индивидуальной процедуры.
- Плечи коромысел, по крайней мере, для одного из клапанов на цилиндре Номер 1 ослабляются; точки или выступы кулачка не оказывают давления на плечи коромысел.
1984-1989 Accord, 1984-1987 Prelude, 1988-1990 SOHC Prelude
Все двигатели на этих транспортных средствах используют единственный верхний распределительный вал (SOHC). Один кулачок обслуживает 12 или 16 клапанов. Двигатели на Accord 1984-85 используют 2 впускных клапана, 1 выпускной и 1 вспомогательный клапан на каждый цилиндр. Вспомогательные клапаны расположены на стороне выпускного клапана и их размеры меньше, чем размеры других клапанов. Другие транспортные средства используют все то же самое, но без вспомогательного клапана.
Зазоры для клапанов составляют:
- Впуск: 0,12-0,17 мм
- Выпуск: 0,25-0,30 мм
- Вспомогательный: 0,12-0,17 мм
1. При выключенном зажигании, снимите крышку клапанов.

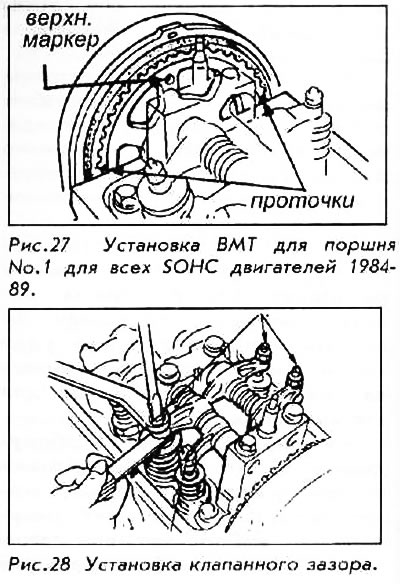

2. Установите двигатель в положение соответствующее ВМТ для цилиндра No. 1. Метка UP (верх) на шкиве кулачкового вала должна быть вверху шкива. Два паза на обратной (клапанной) стороне шкива должны быть оба видны и выровнены с поверхностью головки цилиндра. Ротор распределителя указывает на вывод или провод No. 1.
3. Проверьте зазоры на всех клапанах для цилиндра No.1 с помощью толщинометра между наконечником клапана и контактной поверхностью коромысла. Щуп должен проходить в щель с небольшим усилием.
4. Если щуп проходит без усилия или не может быть вставлен, ослабьте стопорную гайку на регулирующем винте,
5. Проверните регулировочный винт для получения необходимого зазора. Удерживая винт в этом положении затяните стопорную гайку. Правильный момент затяжки стопорной гайки: впускной и выпускной клапаны - 20 Nm, вспомогательный - 14 Nm. После того, как затянута контргайка, повторно проверьте зазор и повторите процедуру по мере необходимости.

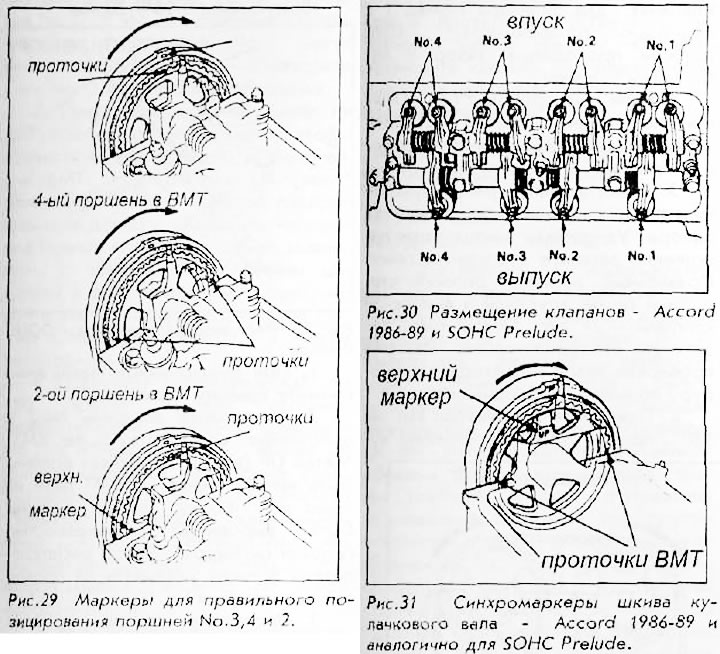

6. Поверните коленчатый вал на 180°; кулачковый вал должен повернуться на 90°. Один из пазов в шкиве теперь вертикален и совмещен с выдавленной меткой на крышке зубчатого ремня. Метка UP (верх) не видима и ротор распределителя указывает на вывод или провод Номер 3.
7. Отрегулируйте все клапаны для цилиндра Номер 3, повторяя Шаги 3, 4 и 5 по мере необходимости.
8. Поверните коленчатый вал на 180°. Оба паза на шкиве видимы и выровнены с поверхностями головок цилиццров. Ротор распределителя указывает на вывод или провод Номер 4.
9. Отрегулируйте все клапаны для цилиндра Номер 4, повторяя Шаги 3, 4 и 5 по мере необходимости.
10. Поверните коленчатый вал на 180°. Один из пазов на шкиве снова вертикален, совмещен с насечкой на покрытии зубчатого ремня. Метка UP видна, но находится не наверху. Ротор распределителя указывает на вывод или провод No.2.
11. Отрегулируйте все клапаны для цилиндра Номер 2, повторяя Шаги 3, 4 и 5 по мере необходимости.
12. Установить на прежнее место крышку клапанов.
1990-1991 Accord

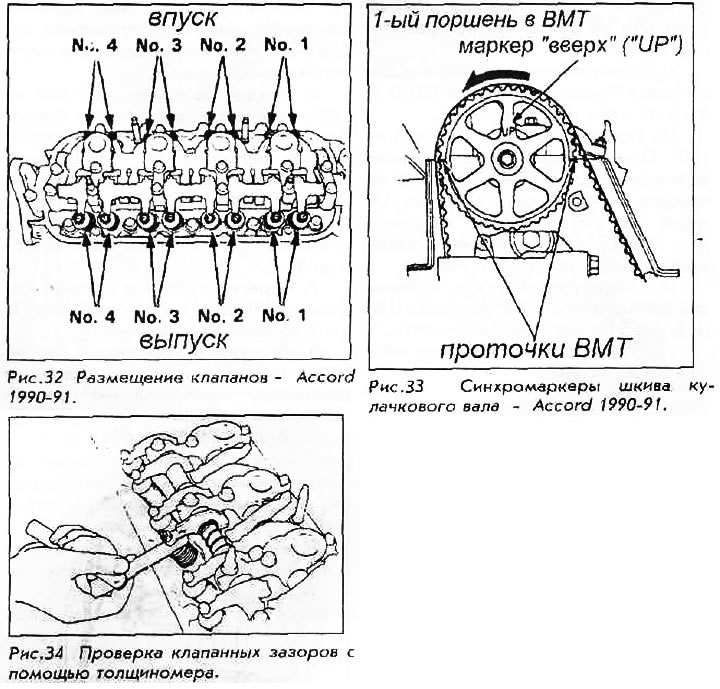

Двигатели на этих автомобилях используют 2 впускных клапана и 2 выпускных клапана на каждый цилиндр.
Зазоры для клапанов:
- Впускные: 0,24-0,28 мм предпочтительно с 0,26 мм
- Выпускные: 0,28-0,32 мм предпочтительно с 0,30 мм
1. При выключенном зажигании, удалите крышку клапанов.
2. Установите двигатель в положение соответствующее ВМТ цилиндра No.1. Метка UP (верх) на шкиве кулачкового вала должна быть вверху шкива. Два паза на обратной (клапанной) стороне шкива должны быть обе видны и выровнен с поверхностью головки цилиндра. Ротор распределителя указывает на вывод или провод No.1.
3. Проверьте зазоры на всех клапанах для цилиндра Номер 1 с помощью толщиномера между наконечником клапана и контактной поверхностью коромысла. Щуп должен проходить в зазор с небольшим усилием.
4. Если щуп проходит без усилия или не может быть вставлен, ослабьте стопорную гайку на регулирующем винте.
5. Поворачивайте регулирующий винт для получения необходимого зазора. Удерживая винт в этом положении затяните стопорную гайку. Правильный момент затяжки стопорной гайки: впускной и выпускной клапаны - 20 Nm, вспомогательный - 14 Nm. После того, как затянута контргайка, повторно проверьте зазор и повторите процедуру по мере необходимости.
6. Поверните коленчатый вал на 180°; кулачковый вал должен повернуться на 90°. Один из пазов в шкиве теперь вертикален и совмещен с выдавленной меткой на крышке зубчатого ремня. Метка UP (верх) не видима и ротор распределителя указывает на вывод или провод Номер 3.
7. Отрегулируйте все клапаны для цилиндра Номер 3, повторяя Шаги 3, 4 и 5 по мере необходимости.
8. Поверните коленчатый вал на 180°. Оба паза на шкиве видимы и выровнены с поверхностями головок цилиндров. Ротор распределителя указывает на вывод или провод Номер 4.
9. Отрегулируйте все клапаны для цилиндра Номер 4, повторяя Шаги 3, 4 и 5 по мере необходимости.
10. Поверните коленчатый вал на 180°. Один из пазов на шкиве снова вертикален, совмещен с насечкой на крышке зубчатого ремня. Метка UP видна, но находится не на верху. Ротор распределителя указывает на вывод или провод No.2.
11. Отрегулируйте все клапаны для цилиндра Номер 2, повторяя Шаги 3, 4 и 5 по мере необходимости.
12. Установить на прежнее место крышку клапана.
1988-91 DOHC Prelude

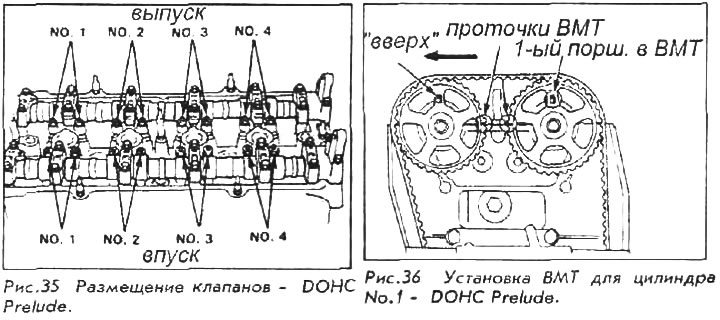

Эти двигатели применяют двойные верхние кулачковые валы (DOHC) и используют 4 клапана на каждый цилиндр, 2 впускных и 2 выпускных. Впускные клапаны управляются одним кулачком а выпускные клапаны - другим. Регулировка клапанов на этих двигателях подобна регулировке других двигателей. Каждый шкив кулачкового вала имеет метку UP (верх) и пазы; когда двигатель проворачивается в процессе регулировки, метки должны совпадать как с головкой цилиндра так и друг с другом.
Двигатели с двойными кулачками используют плечи коромысел, установленные под кулачковым валом; по этой причине, проверка зазоров прямыми толщиномерами может быть затруднена. Используйте набор изогнутых щупов, если это возможно. Зазоры клапанов следующие:
- Впускные: 0,08-0,12 мм
- Выпускные: 0,16-0,20 мм
1. При выключенном зажигании, снимите крышку с клапанов.
2. Установите поршень No. 1 в положение соответствующее ВМТ. Метки UP (верх) на шкивах должны быть вверху шкива, и ВМТ пазы на краю или сбоку шкива должны быть выровнены с поверхностью головки цилиндра. Ротор распределителя должен указывать на провод свечи зажигания No.1.
3. Проверьте зазоры на всех клапанах для цилиндра Номер 1 с помощью толщиномера. Щуп должен проходить в зазор с небольшим усилием.

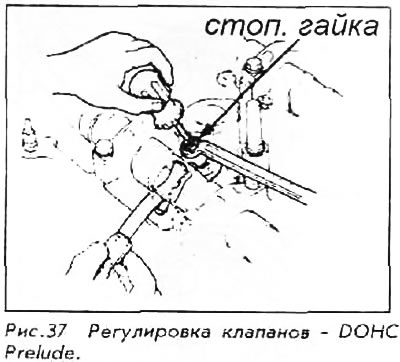

4. Если щуп проходит без усилия или не может быть вставлен, ослабьте контргайку на регулирующем винте.
5. Поворачивайте регулирующий винт для получения необходимого зазора. Удерживая винт в этом положении затяните стопорную гайку. Правильный момент затяжки стопорной гайки: впускной и выпускной клапаны - 27 Nm; После того, как затянута стопорная гайка, повторно проверьте зазор и повторите процедуру по мере необходимости.

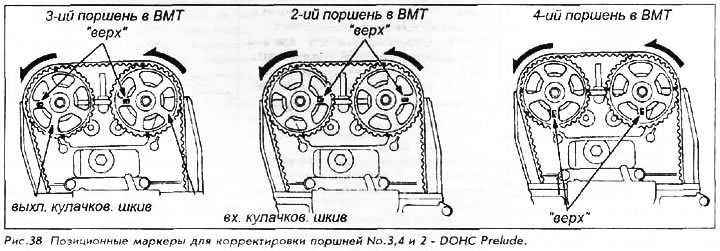

6. Поверните коленчатый вал на 180° против часовой стрелки, кулачковый вал должен повернуться на 90°. Метка Up (верх) должна быть на стороне выпускных клапанов. Ротор распределителя должен указывать на провод свечи зажигания No.3. В этом положении зазоры клапанов на цилиндре No.3 могут быть отрегулированы. Повторите шаги No. 3, 4 и 5 если необходимо.
7. Поверните коленчатый вал на 180° против часовой стрелки чтобы привести поршень No.4 в положение ВМТ. Обе метки UP (верх) должны быть внизу и ротор распределителя должен указывать на провод Номер 4. Пазы на шкиве выровнены с поверхностью головки цилиндра и друг с другом. Отрегулируйте все клапаны для цилиндра Номер 4, повторяя Шаги 3, 4 и 5 если необходимо.
8. Поверните коленчатый вал на 180° против часовой стрелки, чтобы привести поршень цилиндра No.2 в положение ВМТ. Метка UP должна находится на стороне входных клапанов. Ротор распределителя указывает на провод свечи зажигания No. 2. Отрегулируйте все клапаны для цилиндра Номер 2, повторяя Шаги 3, 4 и 5 по мере необходимости,
9. Если все клапаны отрегулированы и проверены, установить на прежнее место крышку клапана. Установите крышку распределителя. Запустите двигатель и проверьте на предмет утечки масла.

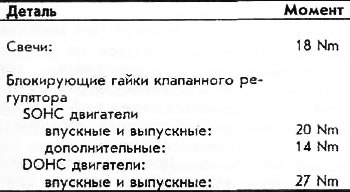

Спецификация моментов затяжки
